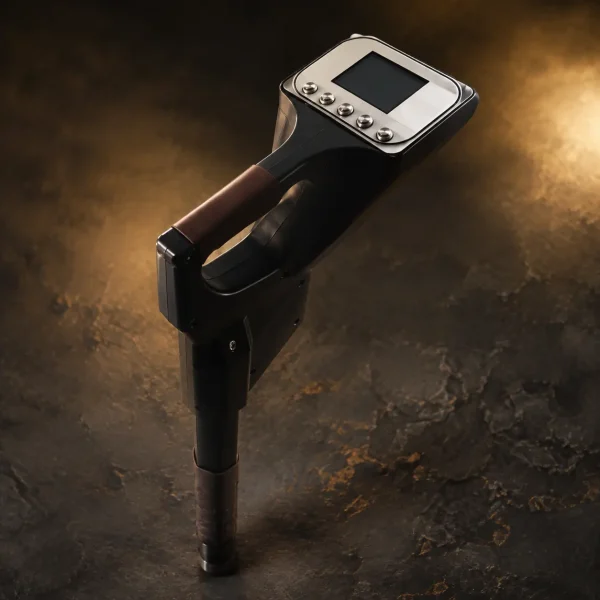

معرفی اسکنر فلیکر پرو
اسکنر فلیکر پرو (Flicker Pro) یک سیستم تصویری مگنتومتر و گرادیومتر، طراحی و تولید GND DETECTOR در ایران است. این دستگاه برای ثبت و بررسی تغییرات میدان مغناطیسی زمین و شناسایی ناهنجاریهای زیرسطحی طراحی شده و امکان نمایش و تحلیل دوبعدی و سهبعدی دادههای اسکن را در نرمافزار فراهم میکند.

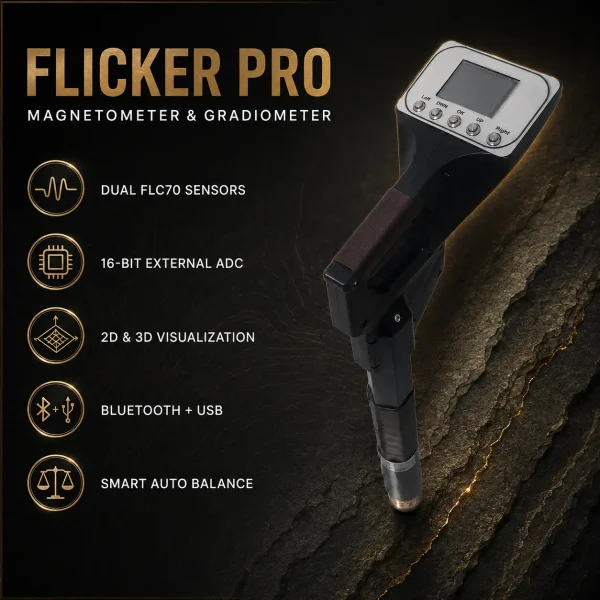

فلیکر پرو به دو سنسور FLC70 با تغذیه واقعی ۱۲ ولت، پردازنده ۳۲ بیتی ESP32 و مبدل آنالوگ به دیجیتال خارجی مجهز است. ترکیب این قطعات، دریافت و پردازش پایدارتر دادههای سنسورها را در شرایط مناسب کاوش امکانپذیر میکند.
این محصول یک سیستم مگنتومتر و گرادیومتر است و نباید با رادار نفوذی زمین یا GPR اشتباه گرفته شود؛ زیرا برای بررسی زیرسطح از امواج راداری استفاده نمیکند.
فناوری مگنتومتر و گرادیومتر فلیکر پرو
فلیکر پرو با استفاده از دو سنسور FLC70، تغییرات میدان مغناطیسی را در دو نقطه اندازهگیری و اختلاف میان دادههای دریافتی را تحلیل میکند. این ساختار امکان بررسی ناهنجاریهای مغناطیسی مرتبط با اهداف آهنی، اجسام فلزی بزرگ، خاک دستخورده و برخی فضاهای خالی را فراهم میسازد.
نتایج دستگاه باید همراه با شکل، اندازه، شدت و الگوی ناهنجاری بررسی شوند. فلیکر پرو دستگاه تشخیص قطعی جنس فلز نیست و امکان تفکیک دقیق طلا، نقره، مس و سایر فلزات غیرآهنی را ندارد. در شرایط مناسب ممکن است اهداف آهنی بر اساس پاسخ مغناطیسی آنها قابل تشخیص باشند.
دو سنسور ۱۲ ولتی FLC70
در اسکنر فلیکر پرو از دو سنسور FLC70 با تغذیه ۱۲ ولت استفاده شده است. تغذیه سنسورها بهصورت ایزوله طراحی شده تا تأثیر نویز بخشهای مختلف مدار بر دادههای دریافتی کاهش یابد.
برای درک تفاوت مگنتومتر، گرادیومتر و نحوه تبدیل داده سنسور به نقشه، مقاله راهنمای عملکرد اسکنر تصویری زمین را مطالعه کنید.
برای آشنایی دقیقتر با مبانی سنجش میدان، پاسخ اجسام آهنی و غیرآهنی، عوامل ایجاد خطا و محدودیتهای این فناوری، مقاله مگنتومتر چیست و چگونه کار میکند؟ را مطالعه کنید.
سیستم هنگام بالانس، اثر هیسترزیس سنسورها را مدیریت میکند و بالانس هوشمند و خودکار دستگاه، آمادهسازی آن را برای شروع اسکن آسانتر میسازد. عملکرد نهایی سنسورها همچنان به تنظیم صحیح، تعادل دستگاه و شرایط واقعی محیط بستگی دارد.
پردازنده ESP32 و مبدل ADC خارجی
پردازش اطلاعات در Flicker Pro توسط پردازنده ۳۲ بیتی ESP32 انجام میشود. این پردازنده علاوه بر توان پردازشی مناسب، ارتباط بلوتوث داخلی و کممصرف را نیز در اختیار دستگاه قرار میدهد.
برای تبدیل سیگنال آنالوگ سنسورها به داده دیجیتال، از مبدل ADC خارجی با دقت قابل تنظیم استفاده شده است. اپراتور میتواند متناسب با شرایط اسکن، دقت تبدیل را از ۸ تا ۱۶ بیت تنظیم کند. این ساختار باعث میشود پردازش دادهها وابسته به مبدل داخلی غیرخطی ESP32 نباشد.
حالتهای اسکن فلیکر پرو
دستگاه سه حالت کاری در اختیار اپراتور قرار میدهد:
- اسکن دستی برای کنترل مستقیم حرکت و ثبت نقاط
- اسکن اتوماتیک برای ثبت منظم دادهها در مسیر تعیینشده
- حالت پینپوینتر برای بررسی موضعی ناهنجاری و نزدیکشدن به محدوده هدف
منوی دستگاه امکان تنظیم پارامترهایی مانند حساسیت، فیلتر، زمان و ایمپالس را متناسب با شرایط محیط و نوع بررسی فراهم میکند. انتخاب تنظیمات مناسب باید با توجه به جنس خاک، میزان آلودگی محیط، ابعاد هدف و تجربه اپراتور انجام شود.
نمایشگر رنگی، ژیروسکوپ و حافظه داخلی
فلیکر پرو به نمایشگر رنگی و رابط کاربری قابلفهم مجهز است. ژیروسکوپ داخلی، خارجشدن دستگاه از تعادل مناسب هنگام پیمایش را به اپراتور اعلام میکند؛ زیرا حفظ زاویه و ارتفاع یکنواخت سنسورها در کیفیت دادههای اسکن اهمیت زیادی دارد.
حافظه داخلی دستگاه امکان ذخیره حداکثر چهار اسکن را فراهم میکند. سنسور دمای داخلی نیز برای بررسی شرایط حرارتی دستگاه در نظر گرفته شده است.
انتقال داده و تحلیل سهبعدی اسکن
دادههای ثبتشده از طریق بلوتوث یا کابل USB منتقل میشوند. فلیکر پرو با نرمافزار Visualizer در سیستمعامل ویندوز سازگار است و دادههای ثبتشده را میتوان در این نرمافزار بهصورت دوبعدی و سهبعدی مشاهده و تحلیل کرد.
تصویر سهبعدی بهتنهایی به معنای تشخیص قطعی نوع هدف نیست. تفسیر حرفهای نتیجه به کیفیت اجرای اسکن، حذف عوامل مزاحم، تکرار اسکن از جهتهای مختلف و تجربه تحلیلگر وابسته است.
عمق شناسایی فلزات بزرگ و فضاهای خالی
بر اساس آزمایشهای انجامشده توسط مجموعه GND، حداکثر عمق ثبتشده برای اهداف فلزی بسیار بزرگ در شرایط مناسب حدود ۸ متر و برای حفرهها یا فضاهای خالی بزرگ حدود ۱۴ متر بوده است.
این اعداد عمق ثابت یا تضمینشده برای تمام اهداف نیستند. عمق قابل دستیابی میتواند بر اساس عوامل زیر تغییر کند:
- اندازه، شکل و جنس هدف
- حجم حفره یا فضای خالی
- نوع و رطوبت خاک
- مواد معدنی و آلودگیهای فلزی محیط
- جهت و سرعت پیمایش
- فاصله و تعادل سنسورها
- تنظیمات دستگاه و مهارت اپراتور
اعداد اعلامشده مربوط به اهداف و ناهنجاریهای بزرگ هستند و نباید به اجسام کوچک تعمیم داده شوند.
باتری و اقلام همراه فلیکر پرو
منبع تغذیه فلیکر پرو بهصورت باتری خارجی و مجزا از یونیت دستگاه ارائه میشود. شارژر مناسب نیز همراه محصول در اختیار خریدار قرار میگیرد.
محتویات پکیج عبارتاند از:
- یونیت کامل اسکنر فلیکر پرو
- دو سنسور FLC70
- باتری خارجی
- شارژر
- هدفون
- کیف حمل دستگاه
ممکن است جزئیات بستهبندی بر اساس سفارش یا بهروزرسانی محصول تغییر کند؛ بنابراین محتویات نهایی هنگام ثبت سفارش تأیید خواهد شد.
گارانتی و خدمات پس از فروش
اسکنر فلیکر پرو با ۱۲ ماه گارانتی دستگاه، فاکتور و گواهی گارانتی عرضه میشود. خدمات پس از فروش و پشتیبانی تخصصی نیز توسط GND DETECTOR ارائه خواهد شد.
آسیب ناشی از ضربه، نوسانات برق یا بازکردن یونیت بدون هماهنگی قبلی، تحت پوشش گارانتی قرار نمیگیرد. برای دریافت خدمات یا پیگیری گارانتی باید با بخش پشتیبانی GND تماس گرفته شود.
پرسشهای متداول درباره اسکنر فلیکر پرو
اسکنر فلیکر پرو چه نوع سیستمی است؟
فلیکر پرو یک اسکنر تصویری مگنتومتر و گرادیومتر است که با دو سنسور FLC70 تغییرات میدان مغناطیسی و ناهنجاریهای زیرسطحی را ثبت میکند. دادههای دستگاه در نرمافزار بهصورت دوبعدی و سهبعدی قابل مشاهده و تحلیل هستند.
آیا فلیکر پرو یک دستگاه GPR است؟
خیر. فلیکر پرو از فناوری مگنتومتر و گرادیومتر استفاده میکند و امواج راداری به زمین نمیفرستد؛ بنابراین نباید آن را رادار نفوذی زمین یا GPR معرفی کرد.
آیا فلیکر پرو حفره و فضای خالی را شناسایی میکند؟
دستگاه میتواند ناهنجاریهای مرتبط با حفرهها و فضاهای خالی بزرگ را در شرایط مناسب ثبت کند. نتیجه به ابعاد فضای خالی، نوع خاک، عمق، کیفیت اجرای اسکن و مهارت تحلیلگر بستگی دارد و باید با اسکنهای تکراری بررسی شود.
حداکثر عمق اسکن فلیکر پرو چقدر است؟
بر اساس آزمایشهای انجامشده توسط GND، برای اهداف فلزی بسیار بزرگ در شرایط مناسب عمق حدود ۸ متر و برای حفرهها یا فضاهای خالی بزرگ حدود ۱۴ متر ثبت شده است. این مقادیر برای اجسام کوچک نیستند و عمق نهایی در هر زمین میتواند متفاوت باشد.
آیا اسکنر فلیکر پرو طلا را تشخیص میدهد؟
فلیکر پرو دستگاه تشخیص قطعی طلا یا تعیین جنس دقیق فلز نیست. این سیستم ناهنجاریهای مغناطیسی زیرسطح را ثبت میکند و ممکن است در شرایط مناسب پاسخ اهداف آهنی را نشان دهد؛ اما امکان تفکیک قطعی طلا، نقره، مس و سایر فلزات را ندارد.
تصاویر سهبعدی فلیکر پرو چگونه مشاهده میشوند؟
دادههای اسکن از طریق بلوتوث یا کابل USB منتقل شده و با نرمافزار Visualizer در سیستمعامل ویندوز بهصورت دوبعدی و سهبعدی نمایش داده میشوند. تفسیر نتیجه باید بر اساس شکل، شدت و تکرارپذیری ناهنجاری انجام شود.
فلیکر پرو چند حالت اسکن دارد؟
این دستگاه دارای حالتهای اسکن دستی، اتوماتیک و پینپوینتر است. اپراتور میتواند بر اساس نوع بررسی و شرایط محیط، حالت و پارامترهای مناسب را از منوی دستگاه انتخاب کند.
چه تجهیزاتی همراه فلیکر پرو ارائه میشود؟
پکیج دستگاه شامل یونیت کامل، دو سنسور FLC70، باتری خارجی، شارژر، هدفون و کیف حمل است. محتویات نهایی هنگام ثبت سفارش تأیید میشود.
گارانتی اسکنر فلیکر پرو چگونه است؟
فلیکر پرو با ۱۲ ماه گارانتی دستگاه و خدمات پس از فروش GND DETECTOR عرضه میشود. آسیب ناشی از ضربه، نوسانات برق یا بازکردن یونیت بدون هماهنگی قبلی، مشمول گارانتی نخواهد بود.
قیمت و شرایط خرید اسکنر فلیکر پرو چیست؟
قیمت فعلی دستگاه در همین صفحه محصول نمایش داده میشود. برای بررسی موجودی، شرایط سفارش و دریافت مشاوره متناسب با نوع هدف و شرایط زمین، میتوانید با کارشناسان GND DETECTOR تماس بگیرید.
قیمت و خرید اسکنر فلیکر پرو
قیمت فعلی اسکنر فلیکر پرو در همین صفحه نمایش داده شده است. پیش از خرید، میتوانید برای بررسی شرایط سفارش، کاربرد موردنظر، نحوه اجرای اسکن و دریافت مشاوره تخصصی با کارشناسان GND DETECTOR تماس بگیرید.
انتخاب این دستگاه باید بر اساس نوع هدف، شرایط زمین و انتظار واقعی از یک سیستم مگنتومتر و گرادیومتر انجام شود. کارشناسان GND میتوانند پیش از ثبت سفارش، درباره قابلیتها و محدودیتهای فنی فلیکر پرو راهنمایی لازم را ارائه دهند.
