اسکنر فلزیاب و اسکنر زمین برای بررسی داده‌های زیرسطحی و شناسایی ناهنجاری‌های مرتبط با فلزات، حفره‌ها و تغییرات ساختار خاک استفاده می‌شود. در این دسته می‌توانید انواع اسکنر را از نظر نوع سنسور، روش اسکن، نرم‌افزار تحلیل، سیستم‌عامل، نمایش نتایج و امکانات فنی بررسی و مقایسه کنید. کیفیت نتیجه اسکن به عواملی مانند نوع دستگاه، تنظیمات، مهارت اپراتور، شرایط زمین و نحوه تحلیل داده‌ها وابسته است؛ بنابراین نباید عمق یا نوع هدف را صرفاً براساس یک تصویر قطعی دانست. برای انتخاب اسکنر متناسب با نوع کاربرد و دریافت راهنمایی تخصصی می‌توانید با GND DETECTOR مشورت کنید.
برای آشنایی با فناوری سنسورها، روش برداشت و معنی واقعی نقشه‌های رنگی، راهنمای اسکنر تصویری چیست و چگونه کار می‌کند را مطالعه کنید.
مگنتومتر یکی از فناوری‌های مورد استفاده در برخی سیستم‌های اسکن زمین است. برای آشنایی با نحوه سنجش میدان، اهداف قابل بررسی، عوامل ایجاد خطا و محدودیت‌های واقعی این فناوری، مقاله مگنتومتر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
گرادیومتر نیز در برخی سامانه‌های اسکن مغناطیسی برای اندازه‌گیری تغییرات مکانی میدان و برجسته‌کردن ناهنجاری‌های محلی استفاده می‌شود. برای آشنایی با ساختار دو‌سنسوره، Baseline، نحوه محاسبه اختلاف میدان و محدودیت‌های تفسیر داده، مقاله گرادیومتر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
در حال نمایش یک نتیجه

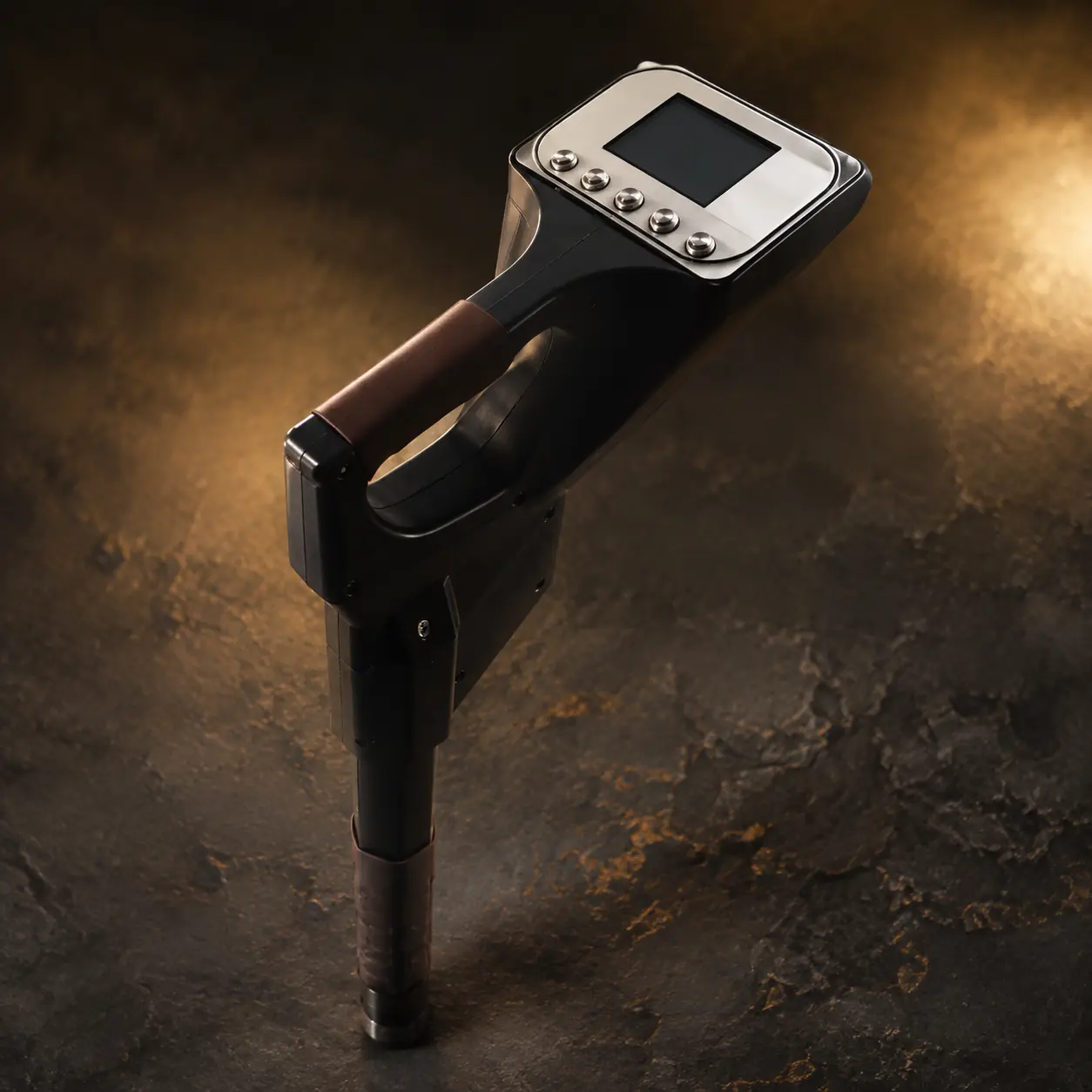

اسکنر فلیکر پرو
120.000.000 تومان
راهنمای انتخاب و خرید اسکنر تصویری
اسکنر تصویری برای جمع‌آوری و تحلیل داده‌های زیرسطحی مورد استفاده قرار می‌گیرد. این تجهیزات می‌توانند براساس نوع حسگر، ساختار الکترونیکی، روش اسکن و نرم‌افزار پردازش، تغییرات محیط و ناهنجاری‌های موجود در زمین را ثبت و به‌صورت داده یا تصویر قابل تحلیل نمایش دهند.
هنگام انتخاب اسکنر تصویری نباید فقط به ظاهر تصاویر سه‌بعدی یا عدد عمق اعلام‌شده توجه کرد. نوع سنسور، کیفیت برداشت، فاصله خطوط اسکن، روش حرکت اپراتور، شرایط خاک، کالیبراسیون و توانایی نرم‌افزار در تحلیل داده‌ها اهمیت بیشتری دارند.
اسکنر تصویری چگونه کار می‌کند؟
دستگاه ابتدا داده‌های محیط یا زمین را در یک مسیر منظم جمع‌آوری می‌کند. سپس این داده‌ها به نرم‌افزار منتقل می‌شوند تا اختلاف‌ها، الگوها و ناهنجاری‌های ثبت‌شده بررسی شوند. نتیجه نهایی ممکن است به‌شکل نمودار، نقشه دوبعدی یا مدل سه‌بعدی نمایش داده شود.
تصویر خروجی، عکس مستقیم از جسم زیر زمین نیست؛ بلکه نمایش پردازش‌شده داده‌هایی است که حسگر ثبت کرده است. بنابراین تفسیر صحیح نتیجه به کیفیت اسکن، تنظیمات، شرایط زمین و تجربه اپراتور وابسته است.
برای آشنایی کامل‌تر، مقاله نحوه کار اسکنر سه‌بعدی زمین را مطالعه کنید.
تفاوت اسکنر تصویری، مگنتومتر و گرادیومتر
| سیستم | وظیفه اصلی | نوع نتیجه | نکته مهم |
|---|---|---|---|
| اسکنر تصویری | برداشت و پردازش داده‌های زیرسطحی | نقشه، نمودار یا نمایش سه‌بعدی | نوع حسگر دستگاه باید مشخص باشد |
| مگنتومتر | اندازه‌گیری تغییرات میدان مغناطیسی | نمایش ناهنجاری مغناطیسی | به اهداف و عوامل مغناطیسی حساس است |
| گرادیومتر | بررسی اختلاف میدان بین حسگرها | نمایش تغییرات موضعی میدان | می‌تواند بخشی از اثرات زمینه را کاهش دهد |
هر اسکنر تصویری الزاماً مگنتومتر یا گرادیومتر نیست و نام تجاری دستگاه، نوع واقعی فناوری آن را ثابت نمی‌کند. قبل از خرید باید نوع سنسور و شیوه تولید داده مشخص شود.
برای بررسی تخصصی‌تر، مقاله تفاوت مگنتومتر و گرادیومتر را ببینید.
اسکنر تصویری با GPR چه تفاوتی دارد؟
عبارت اسکنر تصویری یک عنوان عمومی برای تجهیزات تولیدکننده داده یا تصویر زیرسطحی است؛ اما GPR یا رادار نفوذی زمین، فناوری مشخصی است که با ارسال و دریافت امواج الکترومغناطیسی کار می‌کند.
مگنتومتر و گرادیومتر میدان مغناطیسی یا اختلاف آن را اندازه‌گیری می‌کنند و از نظر فناوری با GPR یکسان نیستند. بنابراین نباید هر دستگاه تصویری، مگنتومتر یا گرادیومتر را رادار زمینی یا GPR معرفی کرد.
هنگام خرید اسکنر تصویری چه مواردی را بررسی کنیم؟
- نوع و مدل واقعی سنسورهای دستگاه
- تعداد حسگرها و نحوه نمونه‌برداری
- روش اسکن و فاصله خطوط برداشت
- امکان مشاهده داده خام در کنار تصویر پردازش‌شده
- سازگاری نرم‌افزار با سیستم‌عامل مورد استفاده
- امکان تکرار اسکن و مقایسه نتایج
- آموزش عملی و پشتیبانی تخصصی
- تست دستگاه در شرایط واقعی و کنترل‌شده
- گارانتی، خدمات تعمیر و تأمین قطعات
کیفیت یک اسکنر فقط با رنگ‌های جذاب نرم‌افزار مشخص نمی‌شود. داده معتبر باید در اسکن‌های تکراری، با مسیر صحیح و تنظیمات یکسان، الگوی نسبتاً قابل‌تکراری ایجاد کند.
عوامل مؤثر بر نتیجه و عمق اسکنر تصویری
- نوع فناوری و حساسیت واقعی سنسورها
- اندازه، جنس و موقعیت ناهنجاری زیرسطحی
- نوع خاک، رطوبت و مواد معدنی زمین
- وجود کابل، سازه فلزی و آلودگی‌های محیطی
- سرعت و جهت حرکت اپراتور
- فاصله خطوط و تراکم نقاط برداشت
- کالیبراسیون و تنظیم صحیح دستگاه
- روش پردازش و تفسیر داده‌ها
هیچ عدد عمقی بدون مشخص بودن فناوری، اندازه هدف، شرایط زمین و روش آزمایش معیار کاملی برای مقایسه اسکنرها نیست. ادعای عمق باید همراه با توضیح هدف آزمایش، محیط و نحوه برداشت بررسی شود.
مقالات مرتبط با اسکنر تصویری
سؤالات متداول درباره اسکنر تصویری
آیا تصویر اسکنر سه‌بعدی عکس واقعی زیر زمین است؟
خیر. تصویر خروجی معمولاً نمایش پردازش‌شده اطلاعات جمع‌آوری‌شده توسط حسگر است و نباید آن را عکس مستقیم از جسم یا فضای زیر زمین در نظر گرفت.
آیا هر اسکنر تصویری می‌تواند فلز و حفره را تشخیص دهد؟
خیر. توانایی دستگاه به فناوری، نوع سنسور، طراحی سیستم، شرایط زمین و روش تحلیل بستگی دارد. پیش از خرید باید کاربرد واقعی و محدودیت‌های دستگاه مشخص شود.
آیا اسکنر تصویری همان GPR است؟
خیر. GPR یک فناوری مشخص مبتنی بر امواج الکترومغناطیسی است. مگنتومتر، گرادیومتر و دیگر تجهیزات تصویری ممکن است از فناوری‌های متفاوتی استفاده کنند.
چگونه اسکن معتبر را از تصویر ساختگی تشخیص دهیم؟
مسیر اسکن باید منظم باشد و نتیجه در برداشت‌های تکراری الگوی قابل‌مقایسه‌ای ایجاد کند. نمایش داده خام، مشخصات حسگر و آزمایش کنترل‌شده نیز برای ارزیابی اعتبار نتیجه اهمیت دارد.
بهترین اسکنر تصویری کدام است؟
پاسخ ثابت و یکسانی وجود ندارد. دستگاه باید براساس نوع کاربرد، هدف، شرایط زمین، فناوری سنسور، نرم‌افزار، آموزش و پشتیبانی انتخاب شود.
مشاوره انتخاب اسکنر تصویری
پیش از انتخاب دستگاه، نوع هدف، شرایط زمین، روش اسکن، نرم‌افزار موردنیاز و سطح تجربه اپراتور را مشخص کنید. تیم تخصصی GND DETECTOR می‌تواند مشخصات و کاربرد واقعی گزینه‌های موجود را برای شما مقایسه کند.
