اسکنر سه‌بعدی زمین در بسیاری از سامانه‌های ژئوفیزیکی و اسکن زمینی، مستقیماً از زیر زمین عکس نمی‌گیرد. سنسور ابتدا یک کمیت فیزیکی مانند میدان مغناطیسی یا پاسخ الکترومغناطیسی را در نقاط متعدد اندازه‌گیری می‌کند؛ سپس داده‌های ثبت‌شده در نرم‌افزار پردازش و به شکل نقشه، پروفایل یا نمایش دوبعدی و سه‌بعدی ارائه می‌شوند.
بنابراین آنچه روی نمایشگر یا نرم‌افزار دیده می‌شود، معمولاً Visualization یا نمایش پردازش‌شده داده‌های اندازه‌گیری‌شده است؛ نه تصویر مستقیم یک فلز، حفره یا سازه در زیر خاک. اعتبار نتیجه به فناوری سنسور، شبکه برداشت، تراکم نقاط، ارتفاع و جهت حرکت، نویز محیط، کیفیت داده خام و روش پردازش وابسته است.

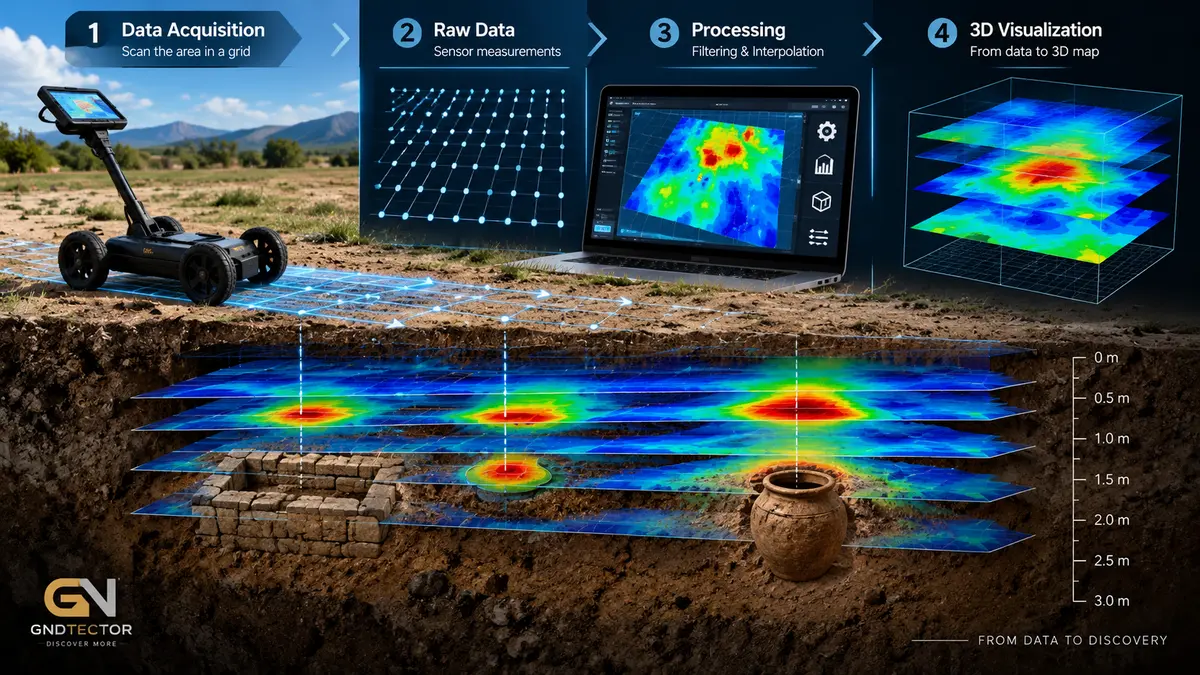

اسکنر سه‌بعدی زمین چگونه کار می‌کند؟
فرایند کار یک اسکنر سه‌بعدی را می‌توان به چند مرحله اصلی تقسیم کرد:
- اندازه‌گیری یک کمیت فیزیکی توسط سنسور
- حرکت منظم روی خطوط یا شبکه اسکن
- ثبت داده خام در نقاط متعدد
- انتقال داده‌ها به نرم‌افزار
- کنترل و پردازش داده
- درون‌یابی نقاط در صورت نیاز
- تبدیل مقادیر عددی به نقشه یا نمایش سه‌بعدی
- تفسیر ناهنجاری‌ها با توجه به شرایط برداشت
برای آشنایی با تعریف کلی این گروه از سیستم‌ها و تفاوت فناوری‌های مختلف، راهنمای اسکنر تصویری چیست و چگونه داده‌های زمین را نمایش می‌دهد؟ را مطالعه کنید.
آیا اسکنر سه‌بعدی از زیر زمین عکس می‌گیرد؟
در اغلب سامانه‌های اسکن ژئوفیزیکی، خیر. سنسور معمولاً یک تصویر نوری مانند دوربین ثبت نمی‌کند. آنچه اندازه‌گیری می‌شود یک پارامتر فیزیکی است و نرم‌افزار بعداً این مقادیر را به یک نمایش بصری تبدیل می‌کند.
برای مثال، در یک اسکنر مغناطیسی ممکن است میدان یا تغییرات میدان مغناطیسی اندازه‌گیری شود. نرم‌افزار این داده‌ها را در محل نقاط برداشت قرار می‌دهد و اختلاف مقادیر را با رنگ، ارتفاع مجازی، کانتور یا سطح سه‌بعدی نمایش می‌دهد.
پس مشاهده یک حجم یا لکه سه‌بعدی به معنی آن نیست که دستگاه شکل واقعی جسم مدفون را مانند عکس بازسازی کرده است. شکل نمایش‌داده‌شده می‌تواند تحت تأثیر تراکم نقاط، روش درون‌یابی، فیلترها، مقیاس رنگ و تنظیمات نرم‌افزار قرار گیرد.
مرحله اول؛ سنسور چه چیزی را اندازه می‌گیرد؟
اولین سؤال درباره هر اسکنر این است که سنسور آن چه کمیت فیزیکی را واقعاً اندازه می‌گیرد؟ اصطلاح «اسکنر سه‌بعدی» به‌تنهایی نوع فناوری را مشخص نمی‌کند.
مگنتومتر
مگنتومتر میدان مغناطیسی یا مؤلفه‌های آن را اندازه‌گیری می‌کند. با پیمایش یک محدوده می‌توان تغییرات میدان و ناهنجاری‌های مغناطیسی را ثبت کرد. توضیح کامل این فناوری در مقاله مگنتومتر چیست و چگونه کار می‌کند؟ ارائه شده است.
گرادیومتر
گرادیومتر تغییر مکانی میدان مغناطیسی را اندازه‌گیری می‌کند. در یک آرایش رایج دو سنسور با فاصله ثابت استفاده می‌شوند و اختلاف قرائت آن‌ها بررسی می‌شود. برای جزئیات بیشتر راهنمای گرادیومتر چیست؟ را ببینید.
اگر می‌خواهید این دو روش را مستقیماً مقایسه کنید، مقاله تفاوت مگنتومتر و گرادیومتر نوع اندازه‌گیری، تعداد سنسورها، Baseline، خطاها و کاربرد آن‌ها را بررسی می‌کند.
GPR
GPR یا رادار نفوذی زمین فناوری متفاوتی است. در این روش امواج الکترومغناطیسی به زمین ارسال و بازتاب‌های ناشی از تغییر خواص الکترومغناطیسی لایه‌ها و اجسام ثبت می‌شوند. بنابراین GPR نباید مترادف عمومی مگنتومتر، گرادیومتر یا هر دستگاه دارای خروجی سه‌بعدی در نظر گرفته شود.
مرحله دوم؛ چرا زمین شبکه‌بندی می‌شود؟
برای ساخت یک نقشه قابل مقایسه، محل اندازه‌گیری هر داده باید مشخص باشد. به همین دلیل اپراتور معمولاً محدوده را به خطوط موازی یا یک شبکه منظم تقسیم می‌کند.
فرض کنید یک زمین ۱۰ × ۱۰ متر بررسی شود. اگر اپراتور فقط چند نقطه پراکنده را اندازه بگیرد، اطلاعات کافی برای ترسیم جزئیات کوچک وجود نخواهد داشت. با افزایش تعداد خطوط و نقاط، نمونه‌برداری مکانی متراکم‌تر می‌شود؛ البته کیفیت فقط به تعداد نقاط وابسته نیست و نویز، دقت موقعیت و عملکرد سنسور نیز مهم‌اند.
فاصله خطوط اسکن چه تأثیری دارد؟
فاصله میان خطوط اسکن یکی از عوامل مؤثر بر تفکیک مکانی داده است. اگر خطوط بسیار دور از یکدیگر باشند، یک ناهنجاری کوچک ممکن است بین دو خط قرار بگیرد یا فقط بخش محدودی از آن نمونه‌برداری شود.
در مقابل، کاهش فاصله خطوط می‌تواند تعداد نمونه‌ها و زمان برداشت را افزایش دهد. انتخاب فاصله مناسب باید براساس ابعاد محدوده، هدف مطالعه، اندازه تقریبی ناهنجاری مورد انتظار، فناوری سنسور و توان سیستم انجام شود.
فاصله نقاط یا نرخ نمونه‌برداری چه اهمیتی دارد؟
علاوه بر فاصله خطوط، فاصله نمونه‌ها در امتداد هر خط نیز مهم است. اگر دستگاه هنگام حرکت با سرعت زیاد تعداد کمی نمونه ثبت کند، جزئیات مکانی کاهش پیدا می‌کند.
سرعت حرکت، نرخ نمونه‌برداری و فاصله نقاط باید با یکدیگر هماهنگ باشند. افزایش مصنوعی تعداد پیکسل‌های تصویر در نرم‌افزار نمی‌تواند جایگزین داده واقعی کافی در زمین شود.
مرحله سوم؛ داده خام چیست؟
داده خام مقادیری است که سنسور پیش از تبدیل‌شدن به نقشه نهایی ثبت می‌کند. این داده می‌تواند شامل مقدار میدان، اختلاف دو سنسور، دامنه سیگنال، زمان، شماره نقطه یا اطلاعات موقعیت باشد.
نگهداری داده خام اهمیت زیادی دارد، زیرا امکان بررسی مجدد، مقایسه اسکن‌ها و تشخیص این موضوع را فراهم می‌کند که یک الگوی خاص در خود اندازه‌گیری وجود داشته یا بعداً بر اثر پردازش ایجاد شده است.
داده خام چه تفاوتی با تصویر سه‌بعدی دارد؟
داده خام مجموعه‌ای از اعداد و موقعیت‌هاست. تصویر سه‌بعدی نمایش بصری همان داده‌ها پس از سازمان‌دهی و معمولاً مقداری پردازش است.
| ویژگی | داده خام | نمایش سه‌بعدی |
|---|---|---|
| ماهیت | اندازه‌گیری عددی | نمایش بصری داده |
| وابستگی به رنگ | خیر | بله، معمولاً |
| وابستگی به Interpolation | خیر | ممکن است داشته باشد |
| امکان تغییر با فیلتر | داده اصلی ثابت است | ظاهر می‌تواند تغییر کند |
| تشخیص قطعی هدف | خیر | خیر |
مرحله چهارم؛ نرم‌افزار با داده‌ها چه می‌کند؟
پس از انتقال داده‌ها، نرم‌افزار ممکن است آن‌ها را براساس موقعیت مرتب کند، مقادیر غیرعادی را بررسی کند، برخی خطاهای قابل‌شناسایی را اصلاح کند و سپس نقشه ایجاد کند.
فرایند دقیق به نوع سیستم بستگی دارد، اما ممکن است شامل موارد زیر باشد:
- مرتب‌سازی داده براساس خطوط و نقاط
- بررسی داده‌های پرت یا Spike
- اصلاح برخی Driftها در صورت وجود روش معتبر
- حذف یا کاهش بخشی از نویز
- نرمال‌سازی یا تنظیم دامنه نمایش
- درون‌یابی میان نقاط
- تبدیل داده به Map، Surface، Slice یا نمای سه‌بعدی
پردازش باید محتاطانه انجام شود. فیلتر شدید ممکن است یک ناهنجاری واقعی را تضعیف کند یا ظاهر داده را بیش از حد صاف و منظم نشان دهد.
Interpolation یا درون‌یابی چیست؟
در اسکن واقعی، سنسور فقط در تعداد محدودی نقطه اندازه‌گیری انجام می‌دهد. برای نمایش یک سطح پیوسته، نرم‌افزار ممکن است مقادیر میان نقاط واقعی را به‌صورت ریاضی تخمین بزند. به این فرایند Interpolation یا درون‌یابی گفته می‌شود.
برای مثال اگر در یک خط مقدار نقطه اول ۱۰ و نقطه بعدی ۱۴ باشد، نرم‌افزار می‌تواند مقادیری میان این دو نقطه برای نمایش روان‌تر سطح تخمین بزند. این مقادیر مستقیماً توسط سنسور اندازه‌گیری نشده‌اند.
آیا Interpolation اطلاعات جدید واقعی ایجاد می‌کند؟
خیر. درون‌یابی می‌تواند نمایش و تحلیل فضایی داده را بهتر کند، اما اندازه‌گیری واقعی جدیدی از زمین ایجاد نمی‌کند. کیفیت نتیجه همچنان به کیفیت و تراکم داده اولیه وابسته است.
به همین دلیل نمی‌توان یک برداشت کم‌تراکم را فقط با افزایش وضوح نرم‌افزاری به یک اسکن با تفکیک واقعی بسیار بالا تبدیل کرد.
نمایش سه‌بعدی چگونه ساخته می‌شود؟
پس از قرارگرفتن داده‌ها در مختصات صحیح، نرم‌افزار می‌تواند مقدار هر نقطه را به رنگ، ارتفاع مجازی یا سطح تبدیل کند. کنار هم قرارگرفتن این نقاط یک نقشه ایجاد می‌کند و با روش‌های Visualization می‌توان نمای سه‌بعدی از تغییرات داده ساخت.
در این حالت محورهای افقی معمولاً موقعیت روی زمین را نشان می‌دهند و محور سوم ممکن است نمایش‌دهنده دامنه داده یا یک پارامتر پردازش‌شده باشد. بنابراین محور سوم الزاماً معادل «عمق واقعی جسم» نیست؛ معنی هر محور باید براساس نرم‌افزار و نوع داده مشخص شود.
ساخت نقشه پایان فرایند نیست و نتیجه باید همراه با داده خام، شرایط برداشت و پردازش انجام‌شده بررسی شود. مراحل این ارزیابی در مقاله آنالیز و تفسیر اسکنر تصویری توضیح داده شده است.
رنگ‌های نقشه اسکن چه معنایی دارند؟
رنگ‌ها روشی برای تبدیل اختلاف عددی داده به یک نمایش قابل مشاهده‌اند. نرم‌افزار یک بازه از مقادیر را به طیف رنگی اختصاص می‌دهد.
بنابراین قرمز در همه دستگاه‌ها به معنی فلز نیست و آبی نیز الزاماً حفره را نشان نمی‌دهد. مفهوم هر رنگ به مقیاس، نوع سنسور، داده ورودی و تنظیمات نرم‌افزار بستگی دارد.
حتی تغییر Min و Max یک طیف رنگی می‌تواند همان داده را از نظر بصری بسیار متفاوت نشان دهد بدون اینکه اندازه‌گیری سنسور تغییر کرده باشد.
آیا نرم‌افزار می‌تواند نوع هدف را قطعی تشخیص دهد؟
نرم‌افزار می‌تواند داده را تحلیل و نمایش دهد، اما از یک الگوی غیرمنحصربه‌فرد نمی‌توان همیشه ماهیت دقیق هدف را استخراج کرد. عوامل متفاوت ممکن است پاسخ‌هایی با ظاهر مشابه ایجاد کنند.
برای مثال در داده مغناطیسی، یک جسم آهنی، تغییر زمین‌شناسی، مواد حرارت‌دیده، لوله، تأسیسات یا آلودگی سطحی ممکن است ناهنجاری ایجاد کنند. تشخیص علت نیازمند بررسی شرایط محیط، تکرار اسکن و در پروژه‌های مهم استفاده از اطلاعات تکمیلی است.
آیا اسکنر سه‌بعدی عمق را دقیق نشان می‌دهد؟
وجود یک نمایش سه‌بعدی به‌تنهایی به معنی اندازه‌گیری مستقیم و قطعی عمق نیست. تخمین عمق به فناوری دستگاه، مدل فیزیکی، نوع هدف، اندازه و هندسه آن، کیفیت داده، فاصله سنسور، خواص زمین و روش تحلیل وابسته است.
عدد عمق باید همراه با روش محاسبه و عدم‌قطعیت آن بررسی شود. همان‌طور که در راهنمای عمق واقعی فلزیاب چقدر است؟ توضیح داده شده، اعلام یک عدد ثابت بدون مشخص‌کردن هدف و شرایط زمین ارزش فنی محدودی دارد.
تفاوت اسکن سه‌بعدی مغناطیسی با GPR چیست؟
| ویژگی | اسکن مغناطیسی | GPR |
|---|---|---|
| اصل فیزیکی | اندازه‌گیری میدان یا تغییرات میدان مغناطیسی | ارسال و دریافت امواج الکترومغناطیسی |
| نوع پاسخ | ناهنجاری مغناطیسی | بازتاب از تغییر خواص الکترومغناطیسی |
| حساسیت اصلی | کنتراست مغناطیسی | کنتراست خواص الکتریکی/الکترومغناطیسی |
| خروجی رایج | نقشه و پروفایل ناهنجاری | رادارگرام، Slice و حجم پردازش‌شده |
| فناوری یکسان؟ | خیر | |
بنابراین استفاده از عنوان GPR برای هر سیستم دارای نمایش رنگی یا سه‌بعدی از نظر علمی صحیح نیست.
چه عواملی می‌توانند یک نقشه سه‌بعدی اشتباه ایجاد کنند؟
برای بررسی کامل خطاهای اپراتوری، محیطی، سنسوری و نرم‌افزاری و روش کنترل آن‌ها پیش از برداشت، راهنمای عوامل ایجاد نتایج اشتباه در اسکن زمین را مطالعه کنید.
- شبکه‌بندی نامنظم زمین
- تغییر فاصله خطوط هنگام اسکن
- تغییر سرعت اپراتور
- تغییر ارتفاع سنسور
- چرخش یا تکان غیرعادی سنسور
- وسایل فلزی همراه اپراتور در سیستم‌های مغناطیسی
- کابل برق، خودرو، فنس و تأسیسات
- نویز الکترونیکی یا الکترومغناطیسی
- اشباع یا خطای سنسور
- کالیبراسیون نامناسب
- حذف بیش از حد داده‌های پرت
- فیلتر شدید
- Interpolation بیش از حد
- مقیاس رنگ گمراه‌کننده
چرا ارتفاع سنسور مهم است؟
پاسخ بسیاری از منابع زیرسطحی با افزایش فاصله سنسور کاهش می‌یابد. تغییر ارتفاع سنسور در طول یک خط می‌تواند باعث شود بخشی از تغییر ثبت‌شده ناشی از حرکت خود سنسور باشد، نه تفاوت واقعی زمین.
بنابراین در برداشت‌های مقایسه‌ای باید ارتفاع تا حد امکان ثابت نگه داشته شود و هندسه اسکن کنترل شود.
چرا سرعت حرکت باید یکنواخت باشد؟
اگر سیستم با نرخ زمانی ثابت نمونه‌برداری کند، تغییر ناگهانی سرعت می‌تواند فاصله فیزیکی میان نقاط را تغییر دهد. این موضوع ممکن است باعث کشیده یا فشرده‌شدن بعضی الگوها در نقشه شود.
به همین دلیل در یک برداشت استاندارد، سرعت حرکت، نرخ ثبت و طول خطوط باید تا حد امکان کنترل شوند.
برای تبدیل این اصول به یک روند میدانی قابل اجرا، از آماده‌سازی محیط و شبکه‌بندی تا کنترل ارتفاع، جهت و سرعت سنسور، راهنمای روش صحیح اسکن زمین را مطالعه کنید.
چرا اسکن دوم از جهت متفاوت اهمیت دارد؟
یک ناهنجاری معتبر باید تا حد معقول قابل تکرار باشد. اگر در اسکن اول یک محدوده مشکوک مشاهده شود، اسکن مجدد از جهت متفاوت می‌تواند به تشخیص خطای مسیر، حرکت اپراتور، نویز مقطعی یا آلودگی سطحی کمک کند.
تکرارپذیری به‌تنهایی ماهیت هدف را ثابت نمی‌کند، اما یکی از شاخص‌های مهم برای ارزیابی کیفیت داده است.
وجود یک ناهنجاری در نقشه به‌تنهایی نوع هدف را مشخص نمی‌کند. برای بررسی تفاوت پاسخ احتمالی فلز، فضای خالی و تغییرات خاک، راهنمای اسکنر تصویری چه چیزی نشان می‌دهد؟ را مطالعه کنید.
چه زمانی یک ناهنجاری ارزش بررسی بیشتر دارد؟
یک ناهنجاری زمانی ارزش بررسی بیشتری دارد که چند ویژگی به‌طور هم‌زمان دیده شوند؛ از جمله:
- در چند نقطه متوالی دیده شود.
- در اسکن تکراری دوباره ظاهر شود.
- با منابع آشکار سطحی توضیح داده نشود.
- شکل و دامنه آن با نویز تصادفی متفاوت باشد.
- در داده خام نیز قابل مشاهده باشد.
- با شرایط زمین و فناوری سنسور سازگار باشد.
با این حال، حتی یک ناهنجاری تکرارپذیر نیز الزاماً نوع دقیق هدف را مشخص نمی‌کند.
نقش سنسور در کیفیت اسکن سه‌بعدی
ظاهر حرفه‌ای نرم‌افزار نمی‌تواند ضعف سنسور را جبران کند. کیفیت اندازه‌گیری به پارامترهایی مانند حساسیت، نویز، پایداری، دامنه اندازه‌گیری، تطابق سنسورها، نرخ نمونه‌برداری و طراحی الکترونیک وابسته است.
به همین دلیل هنگام ارزیابی یک اسکنر باید علاوه بر تصویر نهایی، نوع سنسور، معماری اندازه‌گیری، امکان مشاهده داده خام، روش کالیبراسیون و تکرارپذیری اسکن نیز بررسی شوند.
اسکن سه‌بعدی در Flicker Pro چگونه انجام می‌شود؟
در اسکنر Flicker Pro شرکت GND DETECTOR از دو سنسور FLC70 در معماری اندازه‌گیری مغناطیسی استفاده شده است. این ساختار امکان برداشت در حالت‌های مغناطیسی و بررسی اختلاف میدان را فراهم می‌کند و داده‌ها برای تحلیل و نمایش به نرم‌افزار منتقل می‌شوند.
وجود دو سنسور یا نمایش سه‌بعدی به‌تنهایی تضمین‌کننده نتیجه صحیح نیست. کیفیت خروجی همچنان به کالیبراسیون، فاصله و آرایش سنسورها، شبکه اسکن، ارتفاع برداشت، نویز محیط، کیفیت داده و تفسیر صحیح وابسته است.
برای مشاهده سیستم‌های مرتبط و مشخصات فنی آن‌ها می‌توانید دسته اسکنر تصویری و سیستم‌های اسکن زمین را بررسی کنید.
چگونه یک اسکن سه‌بعدی معتبرتر انجام دهیم؟
- محدوده را پیش از شروع دقیق مشخص کنید.
- فاصله خطوط را ثابت نگه دارید.
- حرکت را با سرعت یکنواخت انجام دهید.
- ارتفاع و جهت سنسور را ثابت نگه دارید.
- منابع آشکار نویز را شناسایی کنید.
- داده خام را ذخیره کنید.
- قبل و بعد از فیلتر، داده را مقایسه کنید.
- ناهنجاری مهم را دوباره اسکن کنید.
- رنگ نقشه را با ماهیت قطعی هدف برابر ندانید.
- نتیجه را همراه با شرایط واقعی برداشت گزارش کنید.
جمع‌بندی؛ تصویر سه‌بعدی چگونه ساخته می‌شود؟
اسکن سه‌بعدی زمین یک زنجیره اندازه‌گیری و پردازش است. سنسور ابتدا یک کمیت فیزیکی را در نقاط مختلف ثبت می‌کند. داده‌ها با موقعیت خود ذخیره می‌شوند و پس از انتقال به نرم‌افزار می‌توان آن‌ها را پردازش، درون‌یابی و به شکل نقشه یا نمایش سه‌بعدی ارائه کرد.
بنابراین نمایش سه‌بعدی را باید مدلی بصری از داده اندازه‌گیری‌شده دانست، نه عکس مستقیم زیر زمین. کیفیت و اعتبار آن از کیفیت داده اولیه، روش برداشت و پردازش جدا نیست.
مهم‌تر از جذابیت رنگ‌ها و شکل سه‌بعدی، این است که مشخص باشد دستگاه چه چیزی را اندازه گرفته، داده چگونه جمع‌آوری شده، چه پردازشی روی آن انجام شده و ناهنجاری تا چه اندازه قابل تکرار است.
بررسی سیستم‌های اسکن تصویری GND
برای مشاهده مشخصات فنی سیستم‌های اسکن زمین، نوع سنسورها و دریافت راهنمایی متناسب با کاربرد موردنظر می‌توانید وارد دسته اسکنرهای تصویری GND شوید.
سؤالات متداول درباره اسکنر سه‌بعدی زمین
اسکنر سه‌بعدی زمین چگونه کار می‌کند؟
سنسور در نقاط متعدد یک کمیت فیزیکی را اندازه‌گیری می‌کند و نرم‌افزار داده‌های ثبت‌شده را براساس موقعیت مرتب و به نقشه یا نمایش سه‌بعدی تبدیل می‌کند.
آیا اسکنر سه‌بعدی از زیر زمین عکس می‌گیرد؟
در اغلب سیستم‌های ژئوفیزیکی خیر. خروجی سه‌بعدی معمولاً نمایش پردازش‌شده داده‌های سنسور است، نه تصویر نوری یا عکس مستقیم هدف.
آیا رنگ قرمز در اسکن نشانه فلز است؟
خیر. معنی رنگ به نوع داده و تنظیمات نرم‌افزار بستگی دارد و یک رنگ به‌تنهایی نمی‌تواند جنس هدف را مشخص کند.
Interpolation در اسکن سه‌بعدی چیست؟
درون‌یابی روشی ریاضی برای تخمین مقادیر میان نقاط اندازه‌گیری‌شده است تا داده‌ها به شکل یک سطح یا حجم پیوسته‌تر نمایش داده شوند.
آیا افزایش کیفیت تصویر نرم‌افزار باعث افزایش دقت واقعی می‌شود؟
خیر. افزایش تعداد پیکسل‌ها یا صاف‌ترکردن سطح نمی‌تواند اطلاعات فیزیکی‌ای را که هنگام برداشت ثبت نشده است ایجاد کند.
آیا اسکنر سه‌بعدی عمق را دقیق مشخص می‌کند؟
عمق به فناوری، مدل پردازش، نوع و اندازه هدف، خواص زمین، هندسه برداشت و کیفیت داده وابسته است. نمایش سه‌بعدی به‌تنهایی اثبات‌کننده عمق دقیق نیست.
آیا اسکنر سه‌بعدی همان GPR است؟
خیر. GPR یک فناوری مشخص مبتنی بر ارسال و دریافت امواج الکترومغناطیسی است؛ در حالی که بسیاری از اسکنرهای سه‌بعدی بازار ممکن است از مگنتومتر، گرادیومتر یا روش دیگری استفاده کنند.
منابع علمی و فنی
- Geophysical Techniques — Historic England
- Drone-Borne Magnetic Gradiometry in Archaeological Applications — Sensors, 2024
- A Towed Magnetic Gradiometer Array for Rapid, Detailed Imaging — Geoscientific Instrumentation, Methods and Data Systems
- Geomagnetism Program — U.S. Geological Survey
یادداشت فنی GND: هر خروجی سه‌بعدی باید همراه با فناوری سنسور، شرایط برداشت، داده خام و محدودیت‌های سیستم تفسیر شود. شکل یا رنگ یک ناهنجاری به‌تنهایی اثبات‌کننده نوع، جنس، عمق یا ماهیت یک هدف زیرسطحی نیست.
