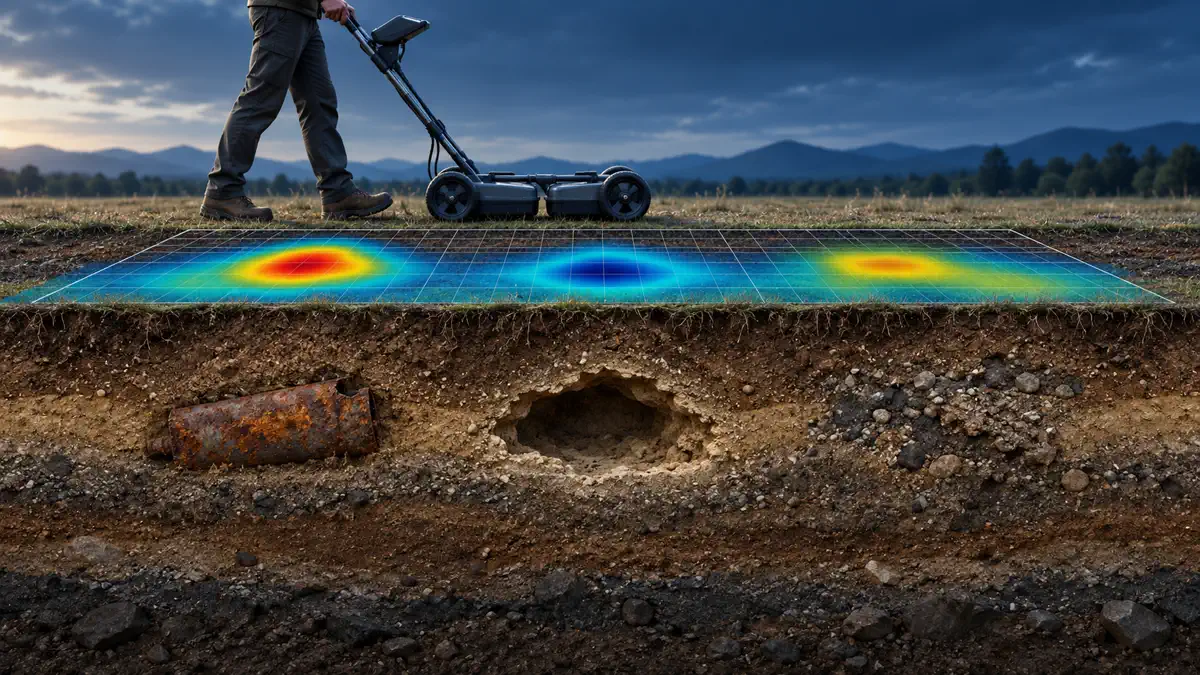

اسکنر تصویری چه چیزی نشان می‌دهد؟ فلز، حفره یا ناهنجاری زمین

اسکنر تصویری زمین بسته به فناوری و سنسور خود می‌تواند تغییرات یک کمیت فیزیکی مانند میدان مغناطیسی یا پاسخ الکترومغناطیسی را ثبت کند. نرم‌افزار این داده‌ها را به‌صورت نقشه، نمودار یا نمایش دوبعدی و سه‌بعدی نشان می‌دهد؛ اما این خروجی معمولاً عکس مستقیم از فلز، حفره یا سازه مدفون نیست.

یک ناهنجاری ثبت‌شده ممکن است با جسم آهنی، تغییر خواص خاک، مواد حرارت‌دیده، تأسیسات، آلودگی سطحی، فضای خالی همراه با کنتراست قابل‌اندازه‌گیری یا حتی خطای برداشت مرتبط باشد. بنابراین برای پاسخ به این سؤال که «اسکنر چه چیزی نشان می‌دهد؟» باید ابتدا فناوری سنسور، داده خام، شرایط زمین و نحوه تشکیل نقشه مشخص شود.

اسکنر تصویری چه چیزی نشان می‌دهد؟

اسکنر تصویری در مرحله اول یک اندازه‌گیری فیزیکی انجام می‌دهد. سپس نرم‌افزار مقادیر ثبت‌شده را در محل نقاط برداشت قرار می‌دهد و تفاوت میان آن‌ها را با رنگ، نمودار، کانتور یا سطح سه‌بعدی نمایش می‌دهد.

در نتیجه، آنچه کاربر مشاهده می‌کند نمایش پردازش‌شده داده است. این نمایش ممکن است محدوده‌ای متفاوت از زمینه اطراف را مشخص کند، اما برای تعیین علت این تفاوت به تفسیر نیاز دارد.

• اسکنر مغناطیسی، میدان مغناطیسی یا تغییرات آن را اندازه‌گیری می‌کند.
• گرادیومتر، تغییر مکانی میدان میان دو یا چند موقعیت را بررسی می‌کند.
• GPR بازتاب امواج الکترومغناطیسی از مرزهای دارای خواص متفاوت را ثبت می‌کند.
• نرم‌افزار، داده‌های اندازه‌گیری‌شده را به نقشه یا نمایش قابل‌مشاهده تبدیل می‌کند.

برای آشنایی با تعریف این گروه از دستگاه‌ها، مقاله اسکنر تصویری چیست و چگونه کار می‌کند؟ را مطالعه کنید.

آیا تصویر اسکن، عکس واقعی زیر زمین است؟

در بیشتر سیستم‌های ژئوفیزیکی و اسکن مغناطیسی، خیر. سنسور مانند دوربین از خاک عبور نمی‌کند و تصویری نوری از جسم زیر زمین نمی‌سازد. دستگاه مجموعه‌ای از مقادیر عددی را ثبت می‌کند و نرم‌افزار آن‌ها را به نمایش بصری تبدیل می‌کند.

شکل، رنگ و ارتفاع مجازی یک ناهنجاری در نرم‌افزار می‌تواند تحت تأثیر تراکم نقاط، فاصله خطوط، روش درون‌یابی، فیلترها و محدوده رنگ قرار گیرد. به همین دلیل ظاهر شبیه یک جسم در نقشه، اثبات نمی‌کند که شکل واقعی جسم زیر خاک دقیقاً همان است.

جزئیات فرایند برداشت، ثبت داده، پردازش و ساخت نقشه در راهنمای اسکنر سه‌بعدی زمین چگونه کار می‌کند؟ توضیح داده شده است.

ناهنجاری در اسکن زمین یعنی چه؟

ناهنجاری بخشی از داده است که نسبت به زمینه یا الگوی اطراف تفاوت قابل‌توجهی نشان می‌دهد. برای مثال، در یک پیمایش مغناطیسی ممکن است مقدار میدان یا گرادیان آن در چند نقطه متوالی نسبت به محیط اطراف تغییر کند.

ثبت ناهنجاری به معنی ثبت یک تفاوت است؛ نه شناسایی قطعی علت آن. چند منبع متفاوت می‌توانند الگوهایی نزدیک یا هم‌پوشان ایجاد کنند. تفسیر باید مشخص کند کدام توضیح با فناوری سنسور، شکل داده، شرایط زمین و عوامل محیطی سازگارتر است.

برای یادگیری بررسی داده خام، پروفایل خطوط، رنگ‌های نقشه و تکرارپذیری ناهنجاری، راهنمای آموزش آنالیز اسکنر تصویری را مطالعه کنید.

آیا اسکنر تصویری فلز را نشان می‌دهد؟

پاسخ به نوع دستگاه و خواص هدف بستگی دارد. در یک اسکنر مغناطیسی، اجسام آهنی و فولادی معمولاً می‌توانند ناهنجاری مغناطیسی قابل‌توجهی ایجاد کنند. شدت و شکل پاسخ به جرم، شکل، جهت‌گیری، فاصله هدف از سنسور، خواص مغناطیسی و میدان زمینه وابسته است.

فلزات غیرآهنی مانند طلا، نقره و مس الزاماً پاسخ مستقیم و منحصربه‌فردی مشابه یک جسم آهنی در مگنتومتر ایجاد نمی‌کنند. وجود یک لکه رنگی نیز به‌تنهایی برای اعلام اینکه هدف طلا، نقره یا مس است کافی نیست.

این موضوع به معنی بی‌ارزش‌بودن داده اسکن نیست. نقشه می‌تواند محل یک ناهنجاری را برای بررسی بیشتر مشخص کند؛ اما باید میان «مشاهده ناهنجاری» و «تشخیص قطعی جنس هدف» تفاوت گذاشت.

آیا اسکنر می‌تواند طلا را از سایر فلزات تشخیص دهد؟

از روی رنگ یا شکل یک نقشه مغناطیسی نمی‌توان وجود طلا را قطعی اعلام کرد. رنگ‌ها فقط بازه‌های عددی داده را نمایش می‌دهند و به‌صورت ذاتی نام فلز نیستند.

حتی اگر نرم‌افزار برای بخش‌هایی از طیف رنگی نام‌هایی مانند Gold، Metal یا Cavity نمایش دهد، اعتبار این برچسب‌ها باید با نوع اندازه‌گیری، کالیبراسیون و آزمایش کنترل‌شده بررسی شود. نام‌گذاری نرم‌افزار جایگزین شواهد فیزیکی نمی‌شود.

برای تعیین دقیق‌تر ماهیت هدف ممکن است به بررسی میدانی، اسکن تکراری، روش مکمل و در نهایت تأیید فیزیکی نیاز باشد.

آیا اسکنر تصویری حفره یا فضای خالی را نشان می‌دهد؟

توانایی بررسی فضای خالی به فناوری دستگاه و وجود کنتراست قابل‌اندازه‌گیری بستگی دارد. یک مگنتومتر یا گرادیومتر مستقیماً «هوا» یا «حفره» را اندازه نمی‌گیرد. بااین‌حال، ساخت یک حفره، تونل یا اتاقک ممکن است خاک اطراف را جابه‌جا کند یا با مصالح، پرشدگی، دیواره و تغییر خواص مغناطیسی همراه باشد. این تغییرات در بعضی شرایط می‌توانند ناهنجاری ایجاد کنند.

بنابراین یک فضای خالی بزرگ در شرایط مناسب ممکن است به‌صورت غیرمستقیم با الگوی متفاوتی همراه باشد؛ اما هر ناهنجاری منفی یا رنگ سرد به معنی حفره نیست. خاک طبیعی، تغییر ارتفاع سنسور، رانش دستگاه و پردازش نامناسب نیز می‌توانند الگوی مشابه ایجاد کنند.

در فناوری GPR، بازتاب از مرزهایی با خواص الکترومغناطیسی متفاوت بررسی می‌شود. این روش نیز برای شناسایی فضای خالی به شرایطی مانند فرکانس آنتن، خواص الکتریکی زمین، اندازه و هندسه ساختار و کیفیت داده وابسته است.

آیا خاک دست‌خورده در اسکن مشخص می‌شود؟

خاک دست‌خورده ممکن است از نظر ترکیب، تراکم، رطوبت، مواد پرکننده یا خواص مغناطیسی با خاک طبیعی اطراف تفاوت داشته باشد. اگر این تفاوت برای فناوری مورد استفاده قابل‌اندازه‌گیری باشد، می‌تواند در داده به شکل یک ناهنجاری ظاهر شود.

اما هر اختلافی در نقشه به معنی حفاری انسانی نیست. تغییرات طبیعی زمین‌شناسی، ریشه درخت، سنگ، فرسایش، مواد معدنی و تغییرات رطوبت نیز می‌توانند روی بعضی روش‌های ژئوفیزیکی اثر بگذارند. تفسیر خاک دست‌خورده باید با شناخت محل و شواهد دیگر همراه باشد.

تفاوت پاسخ فلز، حفره و تغییرات خاک چیست؟

این جدول الگوی تضمینی برای تشخیص هدف نیست. شکل پاسخ هر عامل به فناوری دستگاه، شرایط محیط و روش برداشت وابسته است.

معنی رنگ‌های قرمز، آبی و سبز در اسکن چیست؟

رنگ‌ها معمولاً برای نمایش بازه‌های عددی داده استفاده می‌شوند. نرم‌افزار کمترین و بیشترین مقدار یا یک محدوده انتخاب‌شده را روی طیف رنگی قرار می‌دهد. بنابراین رنگ، نماینده مقدار داده است و ذاتاً نام یک هدف نیست.

آیا رنگ قرمز همیشه نشانه فلز است؟

خیر. قرمز معمولاً می‌تواند بخش بالاتر یک مقیاس انتخاب‌شده را نمایش دهد؛ اما این مقدار بالا ممکن است بر اثر هدف مغناطیسی، آلودگی فلزی سطحی، تغییر زمین، نویز، چرخش سنسور یا تنظیم مقیاس ایجاد شده باشد.

آیا رنگ آبی همیشه به معنی حفره است؟

خیر. آبی ممکن است بخش پایین‌تر مقیاس عددی را نمایش دهد. مقدار پایین یا منفی می‌تواند دلایل متعددی داشته باشد و بدون بررسی فناوری، داده خام، جهت میدان، خط مبنا و شرایط برداشت نمی‌توان آن را حفره نامید.

رنگ سبز یا رنگ زمینه چیست؟

در بعضی نرم‌افزارها رنگ میانی برای نمایش محدوده نزدیک به زمینه انتخاب می‌شود؛ اما این قرارداد عمومی و ثابت نیست. کاربر باید راهنمای همان نرم‌افزار، واحد داده و محدوده مقیاس را بررسی کند.

تغییر حداقل و حداکثر مقیاس رنگ می‌تواند ظاهر همان داده را به‌شدت تغییر دهد، بدون اینکه اندازه‌گیری اولیه سنسور عوض شده باشد. به همین دلیل تحلیل علمی باید از داده خام و مقیاس نمایش آغاز شود، نه از نام رنگ‌ها.

آیا شکل لکه در اسکن، شکل واقعی هدف است؟

الگوی ثبت‌شده تحت تأثیر میدان یا پاسخ فیزیکی هدف، فاصله سنسور، مسیر پیمایش، فاصله خطوط، تراکم نمونه‌ها و پردازش نرم‌افزار قرار دارد. درون‌یابی نیز مقادیر بین نقاط واقعی را تخمین می‌زند تا یک سطح پیوسته ساخته شود.

در نتیجه ممکن است یک جسم کوچک در نقشه بزرگ‌تر، کشیده‌تر یا نرم‌تر دیده شود. همچنین یک هدف با هندسه پیچیده ممکن است فقط یک الگوی ساده ایجاد کند. ظاهر نقشه برای بررسی موقعیت و توزیع ناهنجاری مفید است، اما نباید با شکل هندسی واقعی هدف یکسان فرض شود.

آیا شدت رنگ، اندازه یا عمق هدف را نشان می‌دهد؟

شدت رنگ به‌تنهایی معادل اندازه یا عمق نیست. دامنه پاسخ می‌تواند هم‌زمان از خواص فیزیکی هدف، ابعاد، شکل، جهت‌گیری، فاصله تا سنسور، حساسیت دستگاه، تنظیمات نمایش و نویز تأثیر بگیرد.

یک هدف بزرگ‌تر و دورتر ممکن است در بعضی شرایط دامنه‌ای نزدیک به یک هدف کوچک‌تر و نزدیک‌تر ایجاد کند. این ابهام باعث می‌شود تخمین عمق به مدل‌سازی، کالیبراسیون و اطلاعات کافی نیاز داشته باشد.

برای بررسی علمی این موضوع، مقاله عمق واقعی فلزیاب چقدر است؟ را مطالعه کنید. اگرچه فناوری فلزیاب و اسکنر همیشه یکسان نیست، اصل وابستگی عمق به هدف، زمین، سنسور و شرایط اندازه‌گیری در ارزیابی هر دو گروه اهمیت دارد.

فناوری سنسور چگونه نتیجه را تغییر می‌دهد؟

مگنتومتر

مگنتومتر میدان مغناطیسی یا مؤلفه‌ای از آن را اندازه‌گیری می‌کند. این روش می‌تواند نسبت به اجسام آهنی، مواد مغناطیسی و برخی تغییرات خاک حساس باشد. برای توضیح کامل‌تر، مقاله مگنتومتر چیست و چگونه کار می‌کند؟ را ببینید.

گرادیومتر

گرادیومتر تغییر مکانی میدان را بررسی می‌کند. در یک آرایش رایج، اختلاف قرائت دو سنسور با فاصله مشخص اندازه‌گیری می‌شود. این ساختار می‌تواند برخی ناهنجاری‌های محلی را برجسته‌تر کند، اما نوع هدف را به‌طور قطعی تعیین نمی‌کند. جزئیات در مقاله گرادیومتر چیست؟ ارائه شده است.

برای مقایسه مستقیم این دو فناوری، راهنمای تفاوت مگنتومتر و گرادیومتر را مطالعه کنید.

رادار نفوذی زمین یا GPR

GPR امواج الکترومغناطیسی را به زمین می‌فرستد و بازتاب ناشی از مرزهای دارای خواص الکترومغناطیسی متفاوت را ثبت می‌کند. نوع آنتن، فرکانس، رسانایی زمین و هندسه هدف بر نتیجه اثر دارند. GPR مترادف عمومی اسکنر تصویری، مگنتومتر یا گرادیومتر نیست.

چرا دو اسکن از یک زمین ممکن است متفاوت باشند؟

• ارتفاع سنسور در دو برداشت یکسان نبوده است.
• جهت یا زاویه سنسور تغییر کرده است.
• فاصله خطوط و نقاط متفاوت بوده است.
• سرعت حرکت اپراتور تغییر کرده است.
• منبع نویز محیطی فقط در یکی از برداشت‌ها فعال بوده است.
• مقیاس رنگ یا فیلتر نرم‌افزار تغییر کرده است.
• موقعیت دقیق شبکه در دو اسکن یکسان نبوده است.
• وسایل فلزی همراه اپراتور یا تجهیزات اطراف تغییر کرده‌اند.

اگر یک ناهنجاری در اسکن تکراری و از جهت متفاوت دوباره دیده نشود، باید احتمال خطای برداشت، نویز یا پردازش بررسی شود. تکرارپذیری ماهیت هدف را ثابت نمی‌کند، اما برای ارزیابی اعتبار داده ضروری است.

بخشی از تفاوت میان دو برداشت ممکن است بر اثر حرکت اپراتور، تغییر ارتفاع یا زاویه سنسور، شبکه‌بندی نامنظم، منابع فلزی اطراف، نویز محیط یا تنظیمات پردازش ایجاد شود. برای کنترل این عوامل، راهنمای روش کاهش خطای برداشت زمین را مطالعه کنید.

چگونه فلز سطحی را از هدف زیرسطحی تفکیک کنیم؟

اجسام فلزی نزدیک سطح ممکن است پاسخ بسیار قوی ایجاد کنند و بر بخش بزرگی از نقشه اثر بگذارند. پیش از برداشت باید محدوده از نظر میخ، سیم، قوطی، فنس، خودرو، ابزار، کابل و تجهیزات فلزی بررسی شود.

تغییر ارتفاع سنسور، پیمایش مجدد، کنترل بصری زمین و استفاده از روش مکمل می‌تواند در ارزیابی منبع ناهنجاری کمک کند. بااین‌حال، هیچ قاعده ساده‌ای مانند «پاسخ قوی یعنی هدف عمیق» معتبر نیست.

چه زمانی یک ناهنجاری ارزش بررسی بیشتر دارد؟

یک ناهنجاری زمانی ارزش بررسی بیشتری دارد که چند معیار مستقل را هم‌زمان داشته باشد:

• در چند نقطه و خط مجاور دیده شود.
• در داده خام نیز قابل مشاهده باشد.
• در اسکن تکراری دوباره ظاهر شود.
• با منابع سطحی آشکار توضیح داده نشود.
• با فناوری سنسور و شرایط زمین سازگار باشد.
• شکل آن فقط حاصل یک نقطه پرت یا Spike نباشد.
• پس از پردازش محتاطانه همچنان باقی بماند.

این معیارها احتمال واقعی‌بودن ناهنجاری را افزایش می‌دهند، اما جنس، عمق یا ماهیت دقیق هدف را تضمین نمی‌کنند.

چک‌لیست تفسیر اولیه اسکن زمین

1. نوع فناوری و کمیت اندازه‌گیری‌شده را مشخص کنید.
2. واحد داده و مقیاس رنگ نرم‌افزار را بررسی کنید.
3. داده خام را پیش از فیلتر مشاهده کنید.
4. منابع فلزی و الکترومغناطیسی سطحی را کنترل کنید.
5. ثبات ارتفاع، جهت، سرعت و فاصله خطوط را ارزیابی کنید.
6. ناهنجاری را از جهت متفاوت دوباره اسکن کنید.
7. نتیجه قبل و بعد از پردازش را مقایسه کنید.
8. از رنگ به‌تنهایی برای تعیین نوع هدف استفاده نکنید.
9. عمق را بدون مدل، کالیبراسیون و ذکر عدم‌قطعیت اعلام نکنید.
10. در پروژه‌های مهم از شواهد و روش‌های مکمل استفاده کنید.

اسکن فلز و حفره با Flicker Pro

در اسکنر Flicker Pro شرکت GND DETECTOR از دو سنسور FLC70 در یک ساختار اندازه‌گیری مغناطیسی و گرادیومتری استفاده شده است. داده‌های ثبت‌شده برای نمایش و تحلیل دوبعدی و سه‌بعدی به نرم‌افزار منتقل می‌شوند.

این دستگاه GPR نیست و مستقیماً از زیر زمین عکس نمی‌گیرد. خروجی آن باید براساس نوع ناهنجاری، شرایط برداشت، تکرارپذیری اسکن و عوامل مزاحم تحلیل شود. وجود دو سنسور و نمایش سه‌بعدی نیز به‌تنهایی تشخیص قطعی فلز، حفره یا جنس هدف را تضمین نمی‌کند.

برای مشاهده سایر سیستم‌ها و بررسی مشخصات فنی می‌توانید به صفحه اسکنر تصویری و سیستم‌های اسکن زمین مراجعه کنید. انتخاب دستگاه باید براساس نوع کاربرد، فناوری سنسور و محدودیت‌های واقعی محل انجام شود.

اشتباهات رایج در تحلیل اسکن فلز و حفره

• یکسان‌دانستن رنگ قرمز با طلا یا فلز ارزشمند
• یکسان‌دانستن رنگ آبی با حفره یا تونل
• تعیین عمق فقط از روی شدت رنگ
• درنظرگرفتن شکل سه‌بعدی به‌عنوان شکل واقعی جسم
• نادیده‌گرفتن داده خام و بررسی‌کردن فقط تصویر نهایی
• مخلوط‌کردن فناوری مگنتومتر، گرادیومتر و GPR
• استفاده از فیلتر شدید برای ساختن شکل منظم‌تر
• اعلام نتیجه قطعی براساس یک اسکن
• نادیده‌گرفتن آلودگی فلزی و نویز محیط
• تعمیم نتیجه یک تست به تمام خاک‌ها و اهداف

جمع‌بندی؛ فلز، حفره یا فقط یک ناهنجاری؟

اسکنر تصویری ابتدا یک کمیت فیزیکی را اندازه‌گیری می‌کند و نرم‌افزار نتیجه را به شکل نقشه یا نمایش سه‌بعدی ارائه می‌دهد. آنچه در مرحله اول با اطمینان می‌توان گفت، وجود یا نبود یک تفاوت قابل‌اندازه‌گیری نسبت به زمینه است.

برای تعیین اینکه این تفاوت با فلز، فضای خالی، خاک دست‌خورده، ساختار زمین یا خطای برداشت مرتبط است، باید فناوری سنسور، داده خام، شکل و تکرارپذیری ناهنجاری، شرایط زمین و عوامل مزاحم بررسی شوند.

رنگ قرمز، آبی یا شکل سه‌بعدی به‌تنهایی نوع هدف را اثبات نمی‌کند. تحلیل قابل‌دفاع از تفکیک میان «داده اندازه‌گیری‌شده» و «تفسیر احتمالی داده» آغاز می‌شود.

سؤالات متداول درباره تشخیص فلز و حفره با اسکنر

اسکنر تصویری چه چیزی را اندازه می‌گیرد؟

نوع اندازه‌گیری به فناوری دستگاه بستگی دارد. مگنتومتر میدان مغناطیسی، گرادیومتر تغییر مکانی میدان و GPR بازتاب امواج الکترومغناطیسی را بررسی می‌کند. نرم‌افزار این داده‌ها را به نمایش بصری تبدیل می‌کند.

آیا قرمز در اسکن به معنی طلاست؟

خیر. قرمز معمولاً بخشی از مقیاس رنگی داده است و ممکن است یک مقدار بالاتر را نشان دهد. علت آن می‌تواند هدف مغناطیسی، آلودگی سطحی، تغییر زمین، نویز یا تنظیمات نرم‌افزار باشد.

آیا رنگ آبی در اسکن نشانه حفره است؟

نه به‌صورت قطعی. آبی ممکن است محدوده پایین‌تر مقیاس داده را نمایش دهد. تشخیص حفره نیازمند بررسی فناوری، داده خام، تکرار اسکن و شرایط زمین است.

آیا اسکنر شکل واقعی فلز را نمایش می‌دهد؟

معمولاً خیر. شکل نقشه حاصل پاسخ فیزیکی هدف، شبکه نمونه‌برداری و پردازش نرم‌افزار است و نباید با شکل واقعی جسم یکسان فرض شود.

آیا اسکنر می‌تواند نوع فلز را تعیین کند؟

از روی یک لکه یا رنگ در نقشه مغناطیسی نمی‌توان جنس دقیق فلز را قطعی تعیین کرد. نتیجه باید متناسب با فناوری دستگاه و همراه با شواهد تکمیلی بررسی شود.

آیا از روی شدت ناهنجاری می‌توان عمق را مشخص کرد؟

شدت ناهنجاری به‌تنهایی برای تعیین عمق کافی نیست. ابعاد، شکل، جنس، جهت‌گیری هدف، فاصله سنسور، نوع زمین، حساسیت سیستم و پردازش داده همگی روی دامنه پاسخ اثر دارند.

چطور اعتبار یک ناهنجاری را بررسی کنیم؟

داده خام را کنترل کنید، عوامل سطحی را حذف کنید، اسکن را با شبکه منظم و از جهت متفاوت تکرار کنید و نتیجه را قبل و بعد از پردازش مقایسه کنید. تکرارپذیری برای ارزیابی اعتبار داده مهم است.

منابع علمی و فنی

• Historic England — Geophysical Techniques
• Drone-Borne Magnetic Gradiometry in Archaeological Applications — Sensors
• A Towed Magnetic Gradiometer Array for Rapid, Detailed Imaging
• U.S. Geological Survey — Geomagnetism Program

یادداشت فنی GND: نتیجه اسکن باید همراه با فناوری دستگاه، شرایط برداشت، داده خام و محدودیت‌های تفسیر گزارش شود. مشاهده یک رنگ یا ناهنجاری به‌تنهایی اثبات‌کننده نوع، جنس یا عمق هدف نیست.
