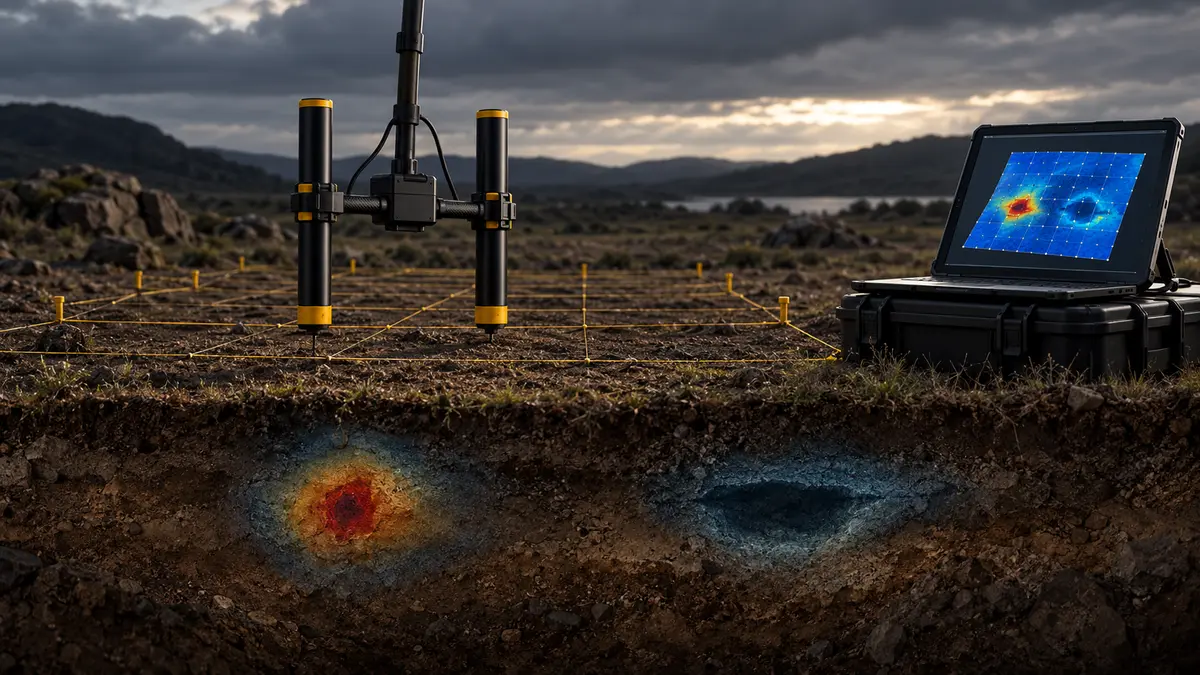

اسکنر تصویری چیست؟ اسکنر تصویری زمین عنوانی عمومی برای دستگاه‌هایی است که داده‌های برداشت‌شده از یک محدوده را ثبت و با کمک نرم‌افزار به نقشه‌های رنگی، نمودار یا مدل‌های دوبعدی و سه‌بعدی تبدیل می‌کنند. تصویری که روی نمایشگر دیده می‌شود، عکس مستقیم از زیر زمین نیست؛ بلکه نمایش پردازش‌شده اندازه‌گیری‌های سنسور است و باید براساس نوع فناوری، شرایط زمین و روش برداشت تفسیر شود.
اصطلاح «اسکنر تصویری» در بازار برای فناوری‌های متفاوتی استفاده می‌شود؛ از مگنتومتر و گرادیومتر گرفته تا بعضی سامانه‌های الکترومغناطیسی، مقاومت‌سنجی و رادار نفوذی زمین. این فناوری‌ها اصول عملکرد، توانایی‌ها و محدودیت‌های یکسانی ندارند و نباید همه آن‌ها را یک نوع دستگاه دانست.
اسکنر تصویری زمین دقیقاً چه چیزی را نمایش می‌دهد؟
اسکنر ابتدا یک کمیت فیزیکی مانند شدت میدان مغناطیسی، گرادیان میدان، پاسخ الکترومغناطیسی یا بازتاب امواج راداری را در نقاط مختلف زمین اندازه‌گیری می‌کند. نرم‌افزار سپس این اندازه‌گیری‌ها را براساس موقعیت هر نقطه مرتب و به یک نقشه قابل‌مشاهده تبدیل می‌کند.
اگر می‌خواهید بدانید این داده‌های اندازه‌گیری‌شده چگونه از مرحله برداشت در زمین به نقشه و نمایش سه‌بعدی تبدیل می‌شوند، راهنمای اسکنر سه‌بعدی زمین چگونه کار می‌کند؟ را مطالعه کنید.
رنگ‌ها معمولاً اختلاف میان مقادیر ثبت‌شده را نشان می‌دهند. برای مثال، یک ناحیه قرمز یا آبی لزوماً به معنی «طلا» یا «حفره» نیست؛ بلکه ممکن است نشان‌دهنده افزایش یا کاهش مقدار اندازه‌گیری‌شده نسبت به زمینه اطراف باشد. معنی رنگ‌ها به نوع سنسور، تنظیمات نرم‌افزار، مقیاس نمایش و شرایط زمین وابسته است.
بنابراین خروجی اسکن باید به‌عنوان نقشه ناهنجاری داده بررسی شود، نه تصویر واقعی و قطعی شکل هدف زیر خاک.
برای بررسی دقیق اینکه ناهنجاری ثبت‌شده چگونه ممکن است با فلز، فضای خالی، خاک دست‌خورده یا عوامل مزاحم مرتبط باشد، مقاله اسکنر تصویری چه چیزی نشان می‌دهد؟ را مطالعه کنید.
آیا اسکنر تصویری از زیر زمین عکس می‌گیرد؟
خیر. بیشتر دستگاه‌هایی که با عنوان اسکنر تصویری عرضه می‌شوند، دوربین زیرزمینی نیستند. آن‌ها داده سنسور را در یک شبکه برداشت می‌کنند و نرم‌افزار از تفاوت میان داده‌ها یک تصویر تحلیلی می‌سازد.
شکل نمایش‌داده‌شده می‌تواند در شناسایی محل، گستردگی و الگوی یک ناهنجاری مفید باشد، اما به‌تنهایی جنس، شکل دقیق یا عمق قطعی هدف را اثبات نمی‌کند. افزایش فیلتر، کنتراست یا حجم سه‌بعدی نیز اطلاعات اندازه‌گیری‌نشده‌ای به داده اضافه نمی‌کند و ممکن است ظاهر یک ناهنجاری را بزرگ‌تر یا واضح‌تر از واقعیت نشان دهد.
مگنتومتر چیست؟
مگنتومتر دستگاهی برای اندازه‌گیری میدان مغناطیسی و تغییرات آن است. در پیمایش زمینی، اجسام فرومغناطیس مانند آهن و فولاد یا تغییرات مغناطیسی بعضی لایه‌ها و خاک‌ها می‌توانند نسبت به زمینه اطراف ناهنجاری ایجاد کنند.
مگنتومتر را نباید فلزیاب عمومی برای شناسایی مستقیم همه فلزها دانست. فلزاتی مانند طلا، نقره و مس رفتار فرومغناطیسی آهن را ندارند؛ بنابراین یک مگنتومتر معمولی لزوماً خود این فلزها را به‌صورت مستقیم شناسایی نمی‌کند. امکان مشاهده یک ناهنجاری به جنس، اندازه و شرایط هدف و محیط وابسته است.
تأسیسات فلزی، حصار، خودرو، ابزار آهنی، تلفن همراه، کابل برق و حتی اجزای فلزی همراه اپراتور می‌توانند داده مغناطیسی را آلوده کنند. به همین دلیل آماده‌سازی محیط و کنترل منابع نویز بخشی اساسی از اسکن صحیح است.
برای بررسی دقیق‌تر عملکرد این سنسور، کاربرد آن در پیمایش زمین و محدودیت تشخیص اهداف، مقاله مگنتومتر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
گرادیومتر چیست و چه تفاوتی با مگنتومتر دارد؟
گرادیومتر مغناطیسی معمولاً از دو یا چند سنسور با فاصله ثابت استفاده می‌کند. هر سنسور میدان را در موقعیت متفاوتی اندازه می‌گیرد و دستگاه اختلاف میان قرائت‌ها را محاسبه می‌کند. این اختلاف، گرادیان میدان مغناطیسی را نشان می‌دهد.
چون تغییرات دوردست و عمومی میدان زمین ممکن است تقریباً به هر دو سنسور اثر مشابهی وارد کنند، تفاضل قرائت‌ها می‌تواند بخشی از این تغییرات مشترک را کاهش دهد و ناهنجاری‌های محلی را برجسته‌تر کند. فاصله سنسورها، جهت قرارگیری، ارتفاع از زمین و ثبات حرکت بر نتیجه اثر دارند. برای بررسی دقیق‌تر ساختار دو‌سنسوره، فاصله Baseline، محاسبه اختلاف میدان و محدودیت‌های این روش، مقاله گرادیومتر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
| ویژگی | مگنتومتر | گرادیومتر |
|---|---|---|
| اندازه‌گیری اصلی | مقدار میدان مغناطیسی | اختلاف میدان بین دو یا چند نقطه |
| تعداد سنسور | معمولاً یک سنسور یا آرایش تک‌قرائت | دو یا چند سنسور با فاصله مشخص |
| هدف پردازش | ثبت تغییرات میدان | برجسته‌کردن تغییرات محلی میدان |
| حساسیت به روش حرکت | بالا | بالا و وابسته به ثبات فاصله و جهت سنسورها |
| خروجی | پروفایل یا نقشه ناهنجاری | نقشه گرادیان یا اختلاف میدان |
اسکنر تصویری چگونه از زمین داده جمع‌آوری می‌کند؟
۱. تعیین محدوده و شبکه اسکن
ابتدا طول و عرض محدوده، فاصله خطوط و فاصله نقاط نمونه‌برداری مشخص می‌شود. فاصله‌های کمتر می‌توانند جزئیات مکانی بیشتری ایجاد کنند، اما زمان برداشت را افزایش می‌دهند. شبکه باید متناسب با ابعاد احتمالی ناهنجاری طراحی شود.
۲. کنترل آلودگی‌های محیطی
پیش از شروع، حصار فلزی، خودرو، خطوط برق، ابزار، گوشی و دیگر منابع تداخل بررسی می‌شوند. در صورت امکان، اشیای فلزی همراه اپراتور از محدوده سنسور دور نگه داشته می‌شوند.
۳. تنظیم دستگاه و ثبت مبنا
دستگاه براساس دستورالعمل سازنده آماده و در صورت نیاز کالیبره می‌شود. جهت حرکت، ارتفاع سنسور و وضعیت قرارگیری آن باید تا حد امکان ثابت بماند.
۴. پیمایش خطوط منظم
اپراتور خطوط شبکه را با سرعت یکنواخت طی می‌کند. تغییر ناگهانی سرعت، فاصله نامساوی خطوط، چرخش شدید سنسور یا عبور خارج از مسیر می‌تواند الگوهای مصنوعی در داده ایجاد کند.
۵. انتقال و پردازش داده
قرائت‌ها همراه با ترتیب مکانی وارد نرم‌افزار می‌شوند. نرم‌افزار ممکن است عملیات تصحیح خط مبنا، حذف روند، هم‌ترازی خطوط، درون‌یابی و نمایش رنگی را انجام دهد. هر فیلتر باید با احتیاط استفاده شود؛ زیرا پردازش شدید می‌تواند شکل ظاهری داده را تغییر دهد.
۶. تفسیر و کنترل مجدد
یک ناهنجاری معتبر باید از نظر موقعیت، شکل، دامنه، تکرارپذیری و ارتباط با شرایط محیط بررسی شود. اسکن مجدد از جهت متفاوت یا با تراکم نمونه بیشتر می‌تواند به تشخیص خطای اپراتوری از ناهنجاری واقعی کمک کند.
جزئیات شبکه‌بندی، آماده‌سازی دستگاه، کنترل حرکت سنسور، ثبت داده خام و بررسی مجدد نتیجه در راهنمای آموزش اسکن صحیح زمین ارائه شده است.
نرم‌افزار اسکن چگونه تصویر دوبعدی یا سه‌بعدی می‌سازد؟
سنسور در هر نقطه یک مقدار عددی ثبت می‌کند. نرم‌افزار این مقادیر را در مختصات شبکه قرار می‌دهد و فاصله میان نقاط ثبت‌شده را با روش‌های محاسباتی تخمین می‌زند. نتیجه می‌تواند به‌شکل نقشه رنگی، سطح سه‌بعدی یا برش‌های مختلف نمایش داده شود.
نمایش سه‌بعدی به‌تنهایی به معنی اندازه‌گیری سه‌بعدی مستقیم زمین نیست. گاهی همان مجموعه داده دوبعدی با ارتفاع و رنگ نمایش داده می‌شود. بنابراین کیفیت خروجی بیش از ظاهر گرافیکی نرم‌افزار به کیفیت سنسور، تراکم برداشت، ثبات حرکت و پردازش صحیح وابسته است.
اسکنر تصویری چه اهدافی را می‌تواند بررسی کند؟
پاسخ این سؤال به فناوری دستگاه وابسته است. یک سیستم مغناطیسی ممکن است برای بررسی این موارد کاربرد داشته باشد:
- اجسام آهنی و فولادی مدفون
- لوله، کابل یا تجهیزات فرومغناطیس
- تغییرات محلی میدان مغناطیسی
- خاک سوخته یا مواد دارای کنتراست مغناطیسی
- برخی تغییرات ساختاری که باعث تفاوت قابل‌اندازه‌گیری در محیط شده‌اند
تشخیص حفره با مگنتومتر مستقیم و تضمینی نیست. فضای خالی به‌خودی‌خود الزاماً ناهنجاری مغناطیسی قوی ایجاد نمی‌کند؛ اما تغییر در خاک، مصالح، پرشدگی، دیواره یا مواد پیرامون آن ممکن است الگویی متفاوت از زمینه ایجاد کند. نتیجه به اندازه، عمق، ساختار و اختلاف ویژگی‌های محیط بستگی دارد.
تفاوت اسکنر تصویری، فلزیاب نقطه‌زن و GPR
| سیستم | اصل کلی | نوع خروجی | محدودیت مهم |
|---|---|---|---|
| مگنتومتر/گرادیومتر | اندازه‌گیری میدان یا گرادیان مغناطیسی | نقشه ناهنجاری مغناطیسی | همه فلزات را مانند فلزیاب القایی شناسایی نمی‌کند |
| فلزیاب نقطه‌زن PI یا VLF | القای الکترومغناطیسی و دریافت پاسخ هدف | سیگنال صوتی، عدد یا شناسه احتمالی | معمولاً تصویر نقشه‌ای از کل محدوده تولید نمی‌کند |
| GPR | ارسال امواج رادیویی و ثبت بازتاب از مرز مواد | رادارگرام و مقاطع زیرسطحی | عملکرد آن به فرکانس آنتن و خواص الکتریکی زمین وابسته است |
GPR مترادف عمومی اسکنر تصویری نیست. GPR فناوری مشخصی دارد و بازتاب امواج الکترومغناطیسی از مرز میان مواد با ویژگی‌های الکتریکی متفاوت را ثبت می‌کند. مگنتومتر و گرادیومتر تغییرات میدان مغناطیسی را اندازه می‌گیرند. یکی معرفی‌کردن این فناوری‌ها از نظر فنی صحیح نیست.
برای آشنایی با فناوری‌های نقطه‌زن می‌توانید مقاله فلزیاب چیست و چگونه کار می‌کند؟ را مطالعه کنید.
عمق اسکنر تصویری به چه عواملی بستگی دارد؟
برای همه اسکنرها یک عدد ثابت و عمومی وجود ندارد. عمق و وضوح نتیجه به مجموعه‌ای از عوامل وابسته است:
- نوع فناوری و حساسیت سنسور
- اندازه، جنس و شدت ناهنجاری هدف
- عمق و جهت قرارگیری هدف
- فاصله میان سنسورها در آرایش گرادیومتر
- ارتفاع و جهت سنسور نسبت به زمین
- فاصله خطوط و نقاط شبکه اسکن
- ویژگی‌های مغناطیسی یا الکتریکی خاک
- وجود فلزات سطحی و نویز محیط
- روش پردازش و تنظیم مقیاس نرم‌افزار
- مهارت اپراتور و تکرارپذیری برداشت
هرچه هدف کوچک‌تر و عمیق‌تر باشد، ناهنجاری آن معمولاً ضعیف‌تر و تشخیص آن دشوارتر می‌شود. عدد عمق فقط زمانی قابل ارزیابی است که نوع هدف، اندازه، خاک، سنسور، فاصله خطوط و روش آزمون مشخص باشند. مقاله عمق واقعی فلزیاب و عوامل مؤثر بر آن اصول ارزیابی ادعاهای عمق را کامل‌تر توضیح می‌دهد.
خطاهای رایج هنگام اسکن زمین
برای بررسی دقیق‌تر تأثیر تغییر ارتفاع و زاویه سنسور، حرکت نامنظم، شبکه‌بندی اشتباه، نویز محیط و پردازش بیش از حد، راهنمای خطاهای رایج اسکن زمین و روش جلوگیری از آن‌ها را مطالعه کنید.
- حرکت نامنظم: تغییر سرعت یا توقف ناگهانی می‌تواند خطوط مصنوعی ایجاد کند.
- تغییر ارتفاع سنسور: بالا و پایین‌شدن دستگاه باعث تفاوت غیرواقعی قرائت‌ها می‌شود.
- چرخش سنسور: تغییر جهت نسبت به میدان زمین ممکن است داده را تغییر دهد.
- وسایل فلزی اپراتور: گوشی، کلید، کفش یا ابزار می‌توانند نزدیک سنسور نویز ایجاد کنند.
- شبکه نامنظم: فاصله متفاوت خطوط باعث کشیدگی یا فشردگی تصویر می‌شود.
- پردازش افراطی: فیلتر زیاد ممکن است ناهنجاری کاذب یا شکل اغراق‌شده بسازد.
- تفسیر صرفاً براساس رنگ: رنگ بدون شناخت مقیاس و نوع داده معنای قطعی ندارد.
- اعتماد به یک اسکن: ناهنجاری مهم باید با برداشت مجدد بررسی شود.
چگونه یک اسکن معتبرتر انجام دهیم؟
- محیط را از نظر منابع نویز و فلزات سطحی بررسی کنید.
- شبکه‌ای منظم و متناسب با ابعاد هدف احتمالی بسازید.
- جهت، ارتفاع و وضعیت سنسور را ثابت نگه دارید.
- خطوط را با سرعت یکنواخت طی کنید.
- تنظیمات و مشخصات برداشت را ثبت کنید.
- پیش از اعمال فیلتر، داده خام را ذخیره کنید.
- ناهنجاری مهم را از جهت دیگر دوباره اسکن کنید.
- نتیجه را با اطلاعات محیط و روش مکمل ارزیابی کنید.
آیا نرم‌افزار می‌تواند جنس و عمق هدف را قطعی تعیین کند؟
نرم‌افزار می‌تواند براساس دامنه، شکل و گستردگی ناهنجاری یک برآورد یا طبقه‌بندی ارائه دهد، اما خروجی آن به کیفیت داده و مدل محاسباتی وابسته است. اگر داده خام دارای نویز، خطای مسیر یا تراکم ناکافی باشد، ظاهر حرفه‌ای تصویر نمی‌تواند این ضعف را جبران کند.
تخمین عمق و جنس باید همراه با محدودیت و سطح اطمینان بیان شود. برای تأیید یک هدف مهم، استفاده از برداشت تکراری، فناوری مکمل و بررسی میدانی منطقی‌تر از اتکا به یک تصویر رنگی است.
اسکنر Flicker Pro در کدام گروه قرار می‌گیرد؟
اسکنر Flicker Pro محصول GND DETECTOR یک سیستم مبتنی بر سنجش مغناطیسی است که از دو سنسور FLC70 در آرایش مگنتومتر و گرادیومتر استفاده می‌کند. داده‌های برداشت‌شده برای نمایش و تحلیل به نرم‌افزار ویندوز منتقل می‌شوند.
وجود دو سنسور و نمایش گرافیکی به معنی مشاهده مستقیم زیر زمین نیست. نتیجه همچنان به اجرای صحیح شبکه، ثبات حرکت، شرایط خاک، حذف منابع تداخل و تحلیل داده وابسته است. مشخصات کامل دستگاه و محدودیت‌های عملکرد آن در صفحه اختصاصی محصول ارائه شده است.
هنگام انتخاب اسکنر تصویری چه مواردی را بررسی کنیم؟
- فناوری واقعی دستگاه و نوع سنسور
- کمیت فیزیکی اندازه‌گیری‌شده
- تعداد، فاصله و آرایش سنسورها
- امکان ذخیره و مشاهده داده خام
- نحوه طراحی شبکه و ثبت موقعیت نقاط
- قابلیت‌های واقعی نرم‌افزار و روش پردازش
- امکان تکرار تست در شرایط کنترل‌شده
- توضیح شفاف محدودیت عمق و تشخیص
- آموزش، گارانتی و خدمات فنی
اسکنر مناسب دستگاهی نیست که فقط تصویر رنگی جذاب‌تری نشان دهد؛ کیفیت سنسور، روش برداشت، تکرارپذیری داده و امکان تحلیل منطقی اهمیت بیشتری دارند. برای بررسی گزینه‌های موجود می‌توانید دسته فلزیاب تصویری و اسکنر تصویری را مشاهده کنید.
جمع‌بندی
اسکنر تصویری زمین داده سنسور را در یک محدوده منظم جمع‌آوری و به نقشه یا مدل قابل‌مشاهده تبدیل می‌کند. خروجی دستگاه عکس مستقیم از زیر خاک نیست و رنگ‌ها نیز به‌تنهایی جنس یا نوع هدف را اثبات نمی‌کنند.
برای ارزیابی نتیجه باید نوع فناوری، سنسور، شرایط زمین، شبکه برداشت، نویز محیط، پردازش نرم‌افزار و تکرارپذیری ناهنجاری در نظر گرفته شوند. مگنتومتر، گرادیومتر و GPR فناوری‌های متفاوتی هستند و هرکدام باید براساس اصل اندازه‌گیری و محدودیت‌های واقعی خود بررسی شوند.
بررسی اسکنرهای تصویری GND
برای مشاهده مشخصات سنسور، روش برداشت، امکانات نرم‌افزار و دریافت مشاوره تخصصی، صفحه اسکنرهای تصویری را بررسی کنید.
مشاهده اسکنرهای تصویریسؤالات متداول درباره اسکنر تصویری
آیا اسکنر تصویری واقعاً از زیر زمین عکس می‌گیرد؟
خیر. تصویر خروجی نمایش پردازش‌شده اندازه‌گیری‌های سنسور در نقاط مختلف زمین است، نه عکس مستقیم از هدف یا فضای زیر خاک.
آیا رنگ قرمز در اسکن همیشه به معنی فلز است؟
خیر. معنی رنگ به نوع داده، مقیاس، تنظیمات و نرم‌افزار بستگی دارد. رنگ فقط اختلاف مقدار ثبت‌شده نسبت به نقاط دیگر را نمایش می‌دهد.
آیا مگنتومتر طلا را مستقیم تشخیص می‌دهد؟
مگنتومتر برای اندازه‌گیری میدان مغناطیسی مناسب است و بیشترین پاسخ مستقیم را معمولاً از مواد فرومغناطیس می‌گیرد. طلا مانند آهن رفتار فرومغناطیسی ندارد و نباید شناسایی مستقیم و قطعی آن با مگنتومتر تضمین شود.
تفاوت گرادیومتر و مگنتومتر چیست؟
مگنتومتر میدان مغناطیسی را اندازه می‌گیرد؛ گرادیومتر از دو یا چند سنسور برای محاسبه اختلاف میدان در نقاط مختلف استفاده می‌کند و می‌تواند برخی ناهنجاری‌های محلی را برجسته‌تر نشان دهد.
آیا GPR همان اسکنر مگنتومتر است؟
خیر. GPR بازتاب امواج رادیویی را ثبت می‌کند، درحالی‌که مگنتومتر و گرادیومتر تغییرات میدان مغناطیسی را اندازه می‌گیرند.
چگونه خطای اسکن را کاهش دهیم؟
شبکه منظم، حرکت یکنواخت، ارتفاع ثابت سنسور، حذف وسایل فلزی، کنترل نویز و تکرار اسکن از جهت دیگر می‌تواند احتمال خطای برداشت را کاهش دهد.
