نحوه صحیح اسکن زمین فقط روشن‌کردن دستگاه و حرکت‌دادن سنسور روی یک محدوده نیست. یک برداشت قابل‌اعتماد به طراحی شبکه منظم، کنترل منابع نویز، تنظیم درست دستگاه، ثابت‌ماندن ارتفاع و جهت سنسور، حرکت یکنواخت، ذخیره داده خام و تکرار اسکن وابسته است. اگر یکی از این مراحل درست اجرا نشود، نرم‌افزار ممکن است خطای حرکت یا محیط را به شکل یک ناهنجاری رنگی نمایش دهد.
در این راهنما، مراحل اسکن صحیح زمین از آماده‌سازی محل تا کنترل نتیجه توضیح داده می‌شود. این روش برای درک اصول برداشت شبکه‌ای تهیه شده است؛ جزئیات کالیبراسیون، جهت سنسور و نرخ ثبت باید همیشه با دفترچه و دستورالعمل همان دستگاه تطبیق داده شوند.
چرا روش اسکن از ظاهر تصویر مهم‌تر است؟
اسکنر در هر نقطه یک کمیت فیزیکی مانند میدان مغناطیسی، گرادیان میدان یا پاسخ الکترومغناطیسی را اندازه‌گیری می‌کند. نرم‌افزار این اعداد را براساس موقعیت نقاط کنار هم قرار می‌دهد و به نقشه تبدیل می‌کند. بنابراین کیفیت نقشه مستقیماً به کیفیت برداشت وابسته است.
حرکت نامنظم، تغییر ارتفاع سنسور یا فاصله متفاوت خطوط می‌تواند الگوهایی بسازد که ظاهری شبیه هدف دارند. راهنمای خطاهای اسکن زمین و روش جلوگیری از نتایج نادرست این عوامل را به‌صورت جداگانه بررسی می‌کند.
مراحل اسکن صحیح زمین در یک نگاه
- هدف برداشت و فناوری مناسب را مشخص کنید.
- محل را از نظر موانع و منابع تداخل بررسی کنید.
- محدوده را با ابعاد دقیق شبکه‌بندی کنید.
- فاصله خطوط و نقاط را متناسب با هدف انتخاب کنید.
- دستگاه را طبق دستورالعمل سازنده آماده و کالیبره کنید.
- وسایل فلزی و منابع نویز را از سنسور دور کنید.
- خطوط را با ارتفاع، جهت و سرعت یکنواخت پیمایش کنید.
- داده خام و مشخصات برداشت را ذخیره کنید.
- پیش از فیلترکردن، کیفیت داده را کنترل کنید.
- ناهنجاری مهم را از جهت دیگر دوباره اسکن کنید.
مرحله اول؛ هدف اسکن و نوع سنسور را مشخص کنید
پیش از طراحی شبکه باید مشخص باشد که دستگاه چه چیزی را اندازه می‌گیرد و هدف بررسی چیست. مگنتومتر و گرادیومتر برای اندازه‌گیری میدان یا تغییرات مکانی آن به کار می‌روند؛ GPR با ارسال و دریافت امواج الکترومغناطیسی کار می‌کند و فلزیاب‌های PI و VLF نیز اصل اندازه‌گیری متفاوتی دارند.
یک روش واحد برای همه فناوری‌ها وجود ندارد. برای مثال، کنترل جهت و اجسام فلزی همراه اپراتور در برداشت مغناطیسی اهمیت ویژه‌ای دارد. اگر با تعریف و تفاوت این سیستم‌ها آشنا نیستید، ابتدا مقاله اسکنر تصویری چیست؟ را مطالعه کنید.
مرحله دوم؛ محیط اسکن را پیش از برداشت بررسی کنید
قبل از روشن‌کردن دستگاه، کل محدوده و اطراف آن را بازدید کنید. فنس، خودرو، سازه فلزی، لوله، کابل برق، دکل، ژنراتور، ابزار و قطعات فلزی سطحی می‌توانند روی بعضی سنسورها اثر بگذارند. محل و فاصله تقریبی منابع ثابت را ثبت کنید تا هنگام تفسیر فراموش نشوند.
- میخ، سیم، قوطی و قطعات فلزی قابل‌حمل را از شبکه خارج کنید.
- خودرو و ابزار غیرضروری را از محدوده دور نگه دارید.
- وجود خطوط برق و تجهیزات فعال را ثبت کنید.
- شیب، پستی‌وبلندی، پوشش گیاهی و موانع مسیر را بررسی کنید.
- اگر منبع تداخل حذف‌شدنی نیست، موقعیت آن را روی طرح شبکه علامت بزنید.

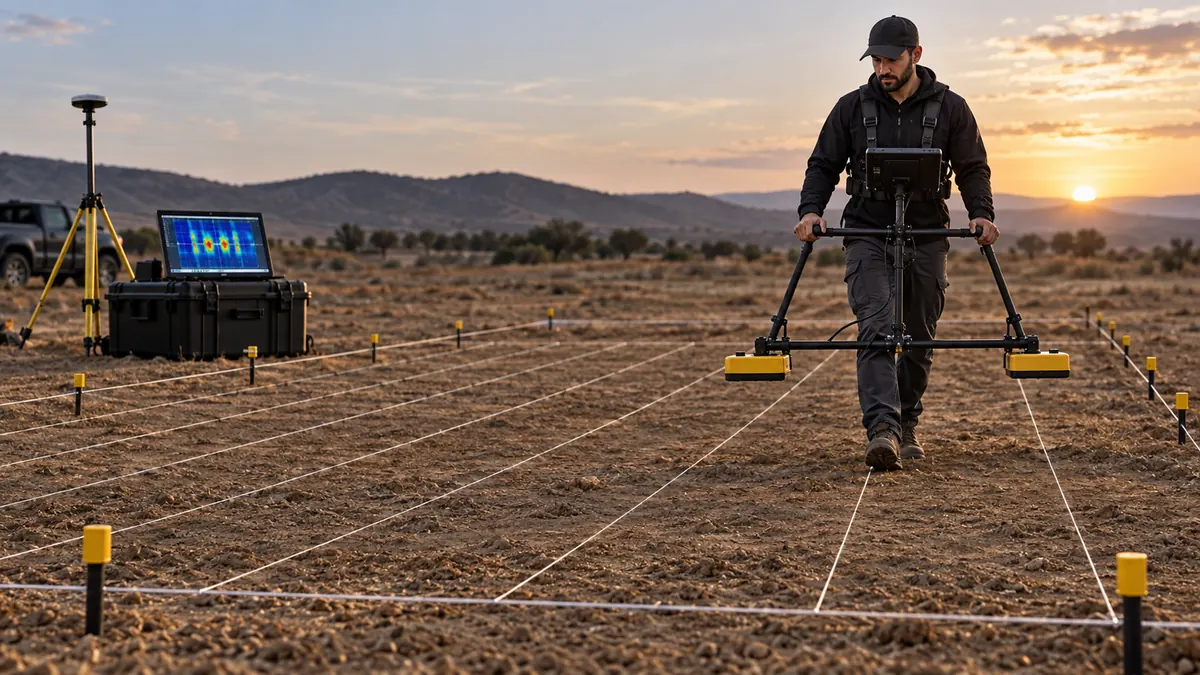

مرحله سوم؛ زمین را چگونه شبکه‌بندی کنیم؟
شبکه، چارچوب مکانی داده است. یک گوشه را به‌عنوان مبدأ انتخاب کنید و طول و عرض محدوده را اندازه بگیرید. گوشه‌ها و خطوط با میخ غیرفلزی، طناب یا نشانگر مناسب مشخص شوند. خطوط باید موازی و فاصله آن‌ها ثابت باشد؛ زیرا نرم‌افزار معمولاً فرض می‌کند داده‌ها روی هندسه‌ای منظم ثبت شده‌اند.
جهت شمال، شیب زمین، مبدأ، شماره خطوط و مسیر شروع و پایان را ثبت کنید. این اطلاعات برای تکرار اسکن و مقایسه دو برداشت ضروری است. اگر شبکه جابه‌جا شود، مقایسه لکه‌های دو نقشه اعتبار کمتری خواهد داشت.
فاصله خطوط اسکن چقدر باشد؟
یک عدد ثابت برای همه دستگاه‌ها و اهداف وجود ندارد. فاصله مناسب به اندازه ناهنجاری مورد انتظار، فناوری سنسور، ارتفاع برداشت، ابعاد زمین و دقت موردنیاز بستگی دارد. قاعده عملی این است که ناهنجاری مورد انتظار باید توسط چند خط و چند نمونه ثبت شود؛ در غیر این صورت ممکن است میان خطوط قرار بگیرد یا شکل آن به‌درستی بازسازی نشود.
کاهش فاصله خطوط معمولاً جزئیات مکانی را بیشتر می‌کند، اما زمان برداشت را بالا می‌برد. افزایش تعداد پیکسل یا درون‌یابی نرم‌افزاری جای نمونه واقعی در زمین را نمی‌گیرد.
حرکت یک‌طرفه بهتر است یا زیگزاگ؟
در حرکت یک‌طرفه، تمام خطوط در یک جهت پیمایش می‌شوند و اپراتور پس از پایان هر خط به ابتدای خط بعدی بازمی‌گردد. این روش کنترل جهت سنسور و مقایسه خطوط را ساده‌تر می‌کند. در حرکت زیگزاگ، جهت پیمایش خطوط یکی‌درمیان معکوس می‌شود و برداشت سریع‌تر است، اما اگر نرم‌افزار یا اپراتور ترتیب معکوس خطوط را درست ثبت نکند، نقشه جابه‌جا یا آینه‌ای می‌شود.
برای سیستم‌های حساس به جهت، روش یک‌طرفه محافظه‌کارانه‌تر است؛ مگر اینکه دستگاه و نرم‌افزار صریحاً برداشت زیگزاگ را پشتیبانی کنند و اپراتور روش ورود خطوط را بداند.
مرحله چهارم؛ آماده‌سازی و کالیبراسیون دستگاه
باتری، کابل‌ها، اتصال سنسورها، حافظه و ساعت یا موقعیت‌یاب دستگاه را کنترل کنید. گرم‌شدن اولیه، صفرکردن، بالانس یا کالیبراسیون باید دقیقاً مطابق دستورالعمل سازنده و در محلی دور از منابع آشکار تداخل انجام شود. روش کالیبراسیون یک دستگاه را نباید به دستگاه دیگر تعمیم داد.
- نام پروژه، تاریخ، اپراتور و دستگاه را ثبت کنید.
- حالت اندازه‌گیری و تنظیمات اولیه را یادداشت کنید.
- فاصله یا Baseline سنسورها را در سامانه گرادیومتری ثبت کنید.
- پیش از ورود به شبکه، پایداری قرائت را بررسی کنید.
- در صورت اشباع یا ناپایداری غیرعادی، برداشت را شروع نکنید.
ساختار دو‌سنسوره و اهمیت فاصله و هم‌راستایی سنسورها در مقاله گرادیومتر چیست و چگونه کار می‌کند؟ توضیح داده شده است.
مرحله پنجم؛ وسایل اپراتور را کنترل کنید
در برداشت مغناطیسی، خود اپراتور می‌تواند منبع آلودگی باشد. تلفن همراه، کلید، ساعت، کمربند، ابزار، کفش دارای قطعات فلزی و حتی بعضی اتصالات لباس ممکن است نزدیک سنسور اثر ایجاد کنند. فقط وسایل ضروری و آزمایش‌شده همراه اپراتور باقی بمانند.
یک کنترل ساده این است که پیش از برداشت، قرائت سنسور در وضعیت ثابت با وسایل مختلف بررسی شود. اگر نزدیک‌کردن یا حرکت‌دادن وسیله خروجی را تغییر می‌دهد، آن وسیله باید از مجموعه برداشت دور شود.
مرحله ششم؛ ارتفاع و جهت سنسور را ثابت نگه دارید
فاصله سنسور تا منبع روی دامنه پاسخ اثر دارد. بالا و پایین‌شدن مجموعه هنگام راه‌رفتن می‌تواند تغییری ایجاد کند که مربوط به زمین نیست. ارتفاعی را انتخاب کنید که هم با دستورالعمل دستگاه سازگار باشد و هم بتوان آن را در تمام خطوط حفظ کرد.
زاویه و راستای سنسور نیز باید ثابت بماند. در انتهای خط، چرخش را پس از پایان ثبت انجام دهید و پیش از شروع خط بعدی، دستگاه را دوباره در وضعیت صحیح قرار دهید. از تاب‌دادن، کج‌کردن یا نزدیک‌کردن ناگهانی سنسور به زمین خودداری کنید.
مرحله هفتم؛ با سرعت یکنواخت حرکت کنید
اگر ثبت داده بر پایه زمان انجام شود، سرعت حرکت فاصله واقعی میان نمونه‌ها را تعیین می‌کند. سریع‌شدن اپراتور نقاط را از هم دور و کندشدن او نقاط را متراکم می‌کند. نتیجه ممکن است در نقشه کشیده یا فشرده دیده شود.
قبل از برداشت اصلی چند خط تمرینی طی کنید. نگاه رو به مسیر، گام‌های یکنواخت و استفاده از نشانه انتهای خط به حفظ راستا کمک می‌کند. هنگام ثبت توقف نکنید، صحبت با همراهان یا تغییر تنظیمات را به خارج شبکه موکول کنید و هر خط مشکل‌دار را همان لحظه علامت بزنید.
مرحله هشتم؛ ترتیب خطوط و نقاط را دقیق ثبت کنید
شماره خط، نقطه شروع، جهت حرکت و طول خط باید با تنظیمات پروژه در نرم‌افزار یکسان باشد. یک خط جاافتاده، تکراری یا معکوس می‌تواند محل ناهنجاری را تغییر دهد. بعد از پایان هر خط، شماره و وضعیت آن را در برگه یا فایل ثبت عملیات علامت بزنید.
| مشخصه | مقدار قابل ثبت | دلیل اهمیت |
|---|---|---|
| ابعاد شبکه | طول × عرض | بازسازی صحیح موقعیت داده |
| فاصله خطوط | متر یا سانتی‌متر | کنترل تفکیک مکانی |
| جهت برداشت | مثلاً جنوب به شمال | مقایسه و تکرار اسکن |
| ارتفاع سنسور | مقدار تقریبی ثابت | مقایسه دامنه پاسخ |
| تنظیمات دستگاه | حالت، حساسیت و نرخ ثبت | امکان بازتولید برداشت |
| شرایط محیط | موانع، نویز و وضعیت زمین | تفسیر ناهنجاری‌ها |
مرحله نهم؛ داده خام را پیش از پردازش کنترل کنید
پس از برداشت، ابتدا داده خام و پروفایل خطوط را ببینید. جهش تک‌نقطه‌ای، خطی که کاملاً با خطوط دیگر اختلاف دارد، قطع ثبت یا روند غیرعادی باید پیش از ساخت تصویر نهایی بررسی شود. حذف خودکار هر مقدار متفاوت درست نیست؛ زیرا ممکن است همان مقدار بخشی از ناهنجاری واقعی باشد.
- نسخه اصلی داده خام را بدون تغییر نگه دارید.
- هر مرحله پردازش را در یک نسخه جدا ذخیره کنید.
- تنظیمات فیلتر و محدوده رنگ را ثبت کنید.
- نقشه را با پروفایل خطوط و یادداشت‌های میدانی مقایسه کنید.
- درون‌یابی را جایگزین نمونه‌برداری واقعی ندانید.
برای درک تفاوت داده خام، درون‌یابی و نمایش سه‌بعدی، راهنمای اسکنر سه‌بعدی زمین چگونه کار می‌کند؟ را ببینید.
مرحله دهم؛ اسکن کنترل و برداشت متقاطع انجام دهید
اگر ناهنجاری مهمی دیده شد، محدوده آن را با شبکه‌ای دقیق‌تر دوباره برداشت کنید. اسکن دوم بهتر است پس از کنترل منابع سطحی و در صورت امکان از جهت متقاطع انجام شود. ناهنجاری واقعی باید در موقعیت جغرافیایی تقریباً یکسان دوباره دیده شود، هرچند شکل و دامنه آن ممکن است با تغییر جهت خطوط متفاوت باشد.
تکرارپذیری وجود یک تفاوت قابل‌اندازه‌گیری را تقویت می‌کند، اما جنس یا ماهیت هدف را قطعی نمی‌سازد. مقاله اسکنر تصویری چه چیزی نشان می‌دهد؟ مرز میان مشاهده ناهنجاری و تفسیر فلز، حفره یا تغییر خاک را توضیح می‌دهد.
چک‌لیست قبل از شروع اسکن
- باتری، حافظه، کابل‌ها و اتصال سنسورها کنترل شده‌اند.
- منابع فلزی و الکترومغناطیسی اطراف شناسایی شده‌اند.
- ابعاد، مبدأ، جهت و فاصله خطوط شبکه ثبت شده‌اند.
- حالت حرکت یک‌طرفه یا زیگزاگ مشخص است.
- ارتفاع و راستای سنسور از قبل تمرین شده‌اند.
- وسایل مزاحم از اپراتور دور شده‌اند.
- تنظیمات و کالیبراسیون طبق دستورالعمل دستگاه انجام شده‌اند.
- فرم ثبت خطوط و رویدادهای میدانی آماده است.
چک‌لیست بعد از پایان اسکن
- تعداد خطوط ثبت‌شده با طرح شبکه مطابقت دارد.
- خط ناقص، تکراری یا معکوس مشخص شده است.
- داده خام با نام واضح و نسخه پشتیبان ذخیره شده است.
- یادداشت موانع و اتفاق‌های هر خط حفظ شده است.
- داده خام پیش از فیلتر و درون‌یابی بررسی شده است.
- ناهنجاری مهم برای اسکن مجدد علامت‌گذاری شده است.
- نتیجه با رنگ یا شکل سه‌بعدی به‌تنهایی تفسیر نشده است.
آیا این روش برای Flicker Pro هم کاربرد دارد؟
اصول شبکه منظم، ثبات ارتفاع و جهت، کنترل اشیای فلزی، ذخیره داده و تکرار برداشت برای اسکن مغناطیسی اهمیت دارند. در اسکنر فلیکر پرو از دو سنسور FLC70 در ساختار اندازه‌گیری مغناطیسی استفاده شده و داده‌ها برای تحلیل به نرم‌افزار منتقل می‌شوند. تنظیمات عملی، کالیبراسیون و نحوه انتخاب حالت اسکن باید مطابق آموزش اختصاصی همین دستگاه انجام شود.
برای مشاهده مشخصات فنی و مقایسه گزینه‌های این گروه می‌توانید وارد دسته فلزیاب تصویری و اسکنر تصویری شوید.
جمع‌بندی
نحوه صحیح اسکن زمین از طراحی یک شبکه قابل تکرار آغاز می‌شود و با کنترل محیط، آماده‌سازی دستگاه، حرکت منظم، ثبات سنسور، ثبت دقیق خطوط و نگهداری داده خام ادامه پیدا می‌کند. نقشه خوب نتیجه تصویرسازی نرم‌افزار به‌تنهایی نیست؛ نتیجه یک زنجیره اندازه‌گیری کنترل‌شده است.
اگر ناهنجاری مهمی مشاهده شد، منبع سطحی را بررسی کنید، داده خام را ببینید و محدوده را از جهت دیگر دوباره اسکن کنید. حتی ناهنجاری تکرارپذیر نیز باید با توجه به فناوری سنسور، شرایط زمین و محدودیت‌های تفسیر بررسی شود.
بررسی سیستم‌های اسکن تصویری GND
برای مشاهده نوع سنسور، امکانات نرم‌افزار و دریافت راهنمایی متناسب با کاربرد، مشخصات سیستم‌های اسکن زمین GND را بررسی کنید.
سؤالات متداول درباره نحوه صحیح اسکن زمین
برای اسکن زمین از کجا شروع کنیم؟
ابتدا فناوری دستگاه و هدف برداشت را مشخص کنید، محیط را از نظر منابع تداخل بررسی کنید و سپس یک شبکه با ابعاد، مبدأ و فاصله خطوط مشخص بسازید.
فاصله خطوط اسکن چقدر باشد؟
عدد ثابتی برای همه دستگاه‌ها وجود ندارد. فاصله باید با فناوری سنسور، اندازه ناهنجاری مورد انتظار، ارتفاع برداشت و دقت موردنیاز هماهنگ باشد و هدف احتمالی را در چند خط نمونه‌برداری کند.
اسکن یک‌طرفه بهتر است یا زیگزاگ؟
حرکت یک‌طرفه کنترل جهت سنسور و ترتیب خطوط را ساده‌تر می‌کند. زیگزاگ سریع‌تر است، اما فقط زمانی مناسب است که دستگاه و نرم‌افزار از ثبت معکوس خطوط پشتیبانی کنند و ترتیب آن درست تعریف شود.
چرا ارتفاع سنسور باید ثابت باشد؟
پاسخ منابع زیرسطحی با فاصله سنسور تغییر می‌کند. بالا و پایین‌شدن سنسور ممکن است تغییرات ناشی از حرکت را به‌جای تفاوت واقعی زمین وارد داده کند.
چرا باید داده خام را نگه داریم؟
داده خام امکان بررسی خطا، مقایسه قبل و بعد از فیلتر، بازپردازش و تشخیص این موضوع را فراهم می‌کند که یک الگو در اندازه‌گیری وجود داشته یا بر اثر پردازش ساخته شده است.
چرا اسکن را از جهت دیگر تکرار کنیم؟
برداشت متقاطع کمک می‌کند ناهنجاری تکرارپذیر از خطای مسیر، حرکت اپراتور، نویز موقت یا آلودگی سطحی جدا شود؛ هرچند تکرارپذیری به‌تنهایی نوع هدف را اثبات نمی‌کند.
