فلزیاب چیست و چگونه کار می‌کند؟ راهنمای علمی انواع فلزیاب

فلزیاب یک دستگاه الکترونیکی است که حضور اجسام فلزی را با ایجاد یک میدان الکترومغناطیسی و تحلیل پاسخ هدف تشخیص می‌دهد. دستگاه معمولاً از یک لوپ یا کویل جست‌وجو، مدار فرستنده و گیرنده، واحد پردازش و بخش اعلام نتیجه تشکیل می‌شود. وقتی میدان ایجادشده توسط لوپ به یک جسم رسانا می‌رسد، در آن جریان‌های الکتریکی القا می‌شوند و میدان ثانویه‌ای به وجود می‌آید. فلزیاب تغییر حاصل را دریافت و به‌صورت صدا، عدد، نمودار یا حرکت عقربه نمایش می‌دهد.

این تعریف ساده، اساس کار بسیاری از فلزیاب‌هاست؛ اما روش ارسال میدان، زمان نمونه‌برداری، نوع پردازش سیگنال و نحوه مقابله با پاسخ خاک در فناوری‌های مختلف یکسان نیست. به همین دلیل، یک فلزیاب پالسی، دستگاه VLF و سیستم چندفرکانسه می‌توانند در برابر یک هدف و در یک زمین مشخص نتایج متفاوتی داشته باشند.

فلزیاب چگونه کار می‌کند؟

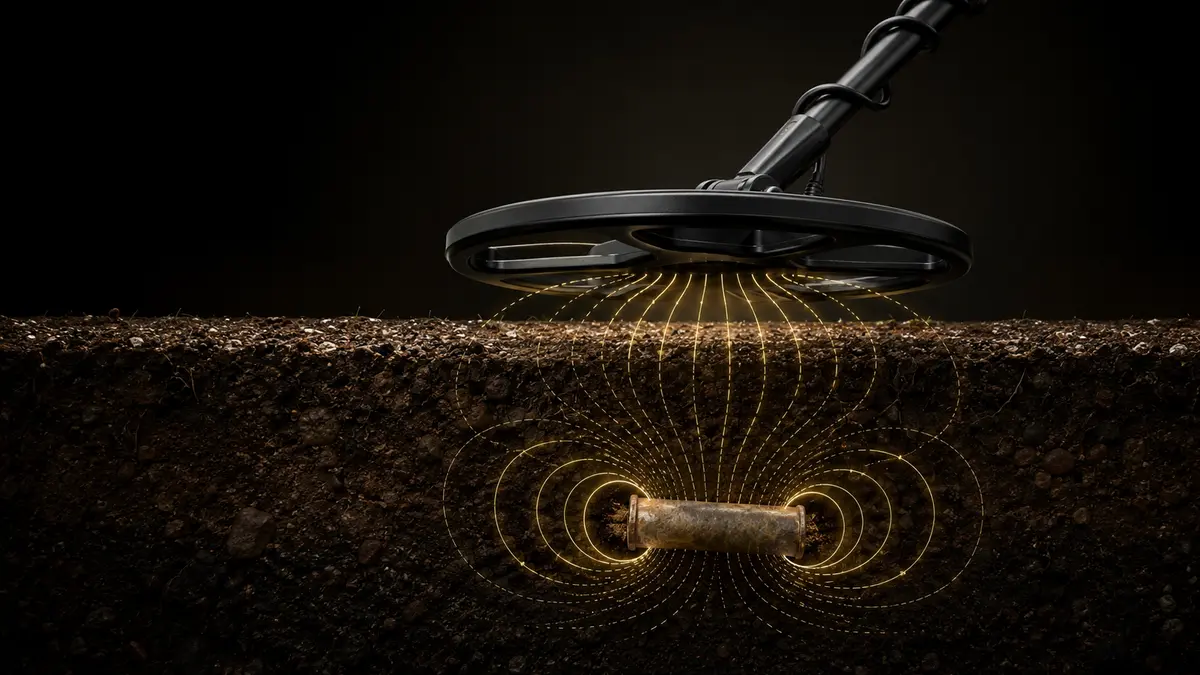

اساس عملکرد فلزیاب‌های لوپی بر القای الکترومغناطیسی استوار است. مدار دستگاه جریان کنترل‌شده‌ای را از سیم‌پیچ عبور می‌دهد و در اطراف لوپ میدان مغناطیسی ایجاد می‌کند. اگر یک جسم فلزی وارد این میدان شود، پاسخ آن می‌تواند ویژگی‌های سیگنال دریافتی را تغییر دهد. مدار گیرنده این تغییر کوچک را اندازه‌گیری می‌کند و واحد پردازش می‌کوشد پاسخ هدف را از سیگنال خاک، نویز محیط و نوسان‌های حرکتی جدا کند.

۱. ایجاد میدان الکترومغناطیسی

فرستنده، سیگنال الکتریکی را به لوپ اعمال می‌کند. شکل این سیگنال به فناوری دستگاه بستگی دارد. در سیستم‌های VLF معمولاً یک سیگنال پیوسته متناوب به کار می‌رود؛ درحالی‌که فلزیاب PI پالس‌های کوتاه و نسبتاً قوی ارسال می‌کند و پس از قطع هر پالس، رفتار سیگنال برگشتی را در بازه زمانی مشخص اندازه می‌گیرد.

۲. القای جریان در هدف فلزی

میدان متغیر لوپ در جسم رسانا جریان‌های گردابی ایجاد می‌کند. این جریان‌ها نیز میدان مغناطیسی ثانویه خود را می‌سازند. قدرت و زمان ماندگاری پاسخ به عواملی مانند رسانایی الکتریکی، نفوذپذیری مغناطیسی، اندازه، ضخامت، شکل و جهت قرارگیری هدف وابسته است.

به همین دلیل دو قطعه فلز با وزن یکسان الزاماً پاسخ مشابهی ندارند. یک صفحه فلزی که سطح مؤثر بیشتری روبه‌روی لوپ دارد می‌تواند رفتاری متفاوت از توده فشرده همان فلز نشان دهد. خوردگی، شکستگی، شکل نامنظم و زاویه قرارگیری نیز روی پاسخ اثر می‌گذارند.

۳. دریافت و پردازش پاسخ

بخش گیرنده تغییرات میدان را ثبت می‌کند. این سیگنال خام معمولاً ترکیبی از پاسخ هدف، اثر زمین، نویز الکترومغناطیسی و حرکت لوپ است. فیلترها، تقویت‌کننده‌ها و الگوریتم پردازش دستگاه تلاش می‌کنند سهم هدف را استخراج کنند. نتیجه ممکن است به شکل صدای VCO، چند تن صوتی، شناسه عددی هدف، نمودار، نوار شدت یا عقربه نمایش داده شود.

هرچه سیگنال ضعیف‌تر و شرایط خاک پیچیده‌تر باشد، جداکردن پاسخ هدف دشوارتر می‌شود. بنابراین افزایش حساسیت تا آخرین مقدار همیشه نتیجه بهتری نمی‌دهد؛ حساسیت بیش از حد ممکن است نویز و پاسخ زمین را هم تقویت کند و دستگاه را ناپایدار سازد.

اجزای اصلی دستگاه فلزیاب

ظاهر و ساختار دستگاه‌ها متفاوت است، اما بیشتر فلزیاب‌های زمینی اجزای زیر را دارند:

• لوپ یا کویل جست‌وجو: میدان را ایجاد می‌کند و در بسیاری از طراحی‌ها پاسخ هدف را نیز دریافت می‌کند.
• مدار فرستنده: سیگنال پیوسته یا پالس موردنیاز فناوری دستگاه را تولید می‌کند.
• مدار گیرنده: سیگنال ضعیف هدف را دریافت، تقویت و آماده پردازش می‌کند.
• واحد پردازش: پاسخ هدف را از زمین و نویز تفکیک کرده و اطلاعات قابل‌فهم تولید می‌کند.
• رابط کاربری: شامل نمایشگر، کلیدها، ولوم‌ها، میتر، اسپیکر یا هدفون است.
• منبع تغذیه: باتری و مدارهای تنظیم ولتاژ موردنیاز دستگاه را تأمین می‌کند.
• شفت، دسته و اتصالات: حرکت کنترل‌شده لوپ و فاصله مناسب آن از زمین را ممکن می‌سازد.

طراحی لوپ فقط به قطر آن محدود نیست. آرایش سیم‌پیچ، اندوکتانس، مقاومت، شکل هندسی، شیلد، کابل و هماهنگی الکتریکی آن با مدار دستگاه اهمیت دارد. برای بررسی دقیق‌تر این موضوع می‌توانید راهنمای انتخاب لوپ و فریم فلزیاب را مطالعه کنید.

انواع فلزیاب از نظر فناوری

تقسیم‌بندی دستگاه‌ها باید براساس فناوری واقعی آن‌ها انجام شود. هر دستگاهی که برای جست‌وجوی زیرسطحی فروخته می‌شود الزاماً یک فلزیاب لوپی نیست و واژه‌های تبلیغاتی نمی‌توانند جای مشخصات فنی را بگیرند.

فلزیاب VLF

VLF مخفف Very Low Frequency است. این دستگاه‌ها معمولاً با یک یا چند فرکانس پیوسته کار می‌کنند و تغییر دامنه و فاز سیگنال دریافتی را تحلیل می‌کنند. بسیاری از مدل‌های VLF در تشخیص اهداف کوچک، جداسازی اهداف نزدیک به هم و ارائه شناسه هدف عملکرد مناسبی دارند. برای توضیح کامل ساختار، نحوه عملکرد و تفکیک این فناوری، مقاله فلزیاب VLF چیست و چگونه کار می‌کند؟ را مطالعه کنید.

رفتار VLF به فرکانس کاری، طراحی لوپ و الگوریتم دستگاه وابسته است. فرکانس‌های بالاتر معمولاً حساسیت بیشتری به بعضی اهداف کوچک و کم‌رسانا ایجاد می‌کنند، اما این رابطه مطلق نیست و افزایش فرکانس به‌تنهایی به معنی بهترشدن همه جنبه‌های عملکرد نیست. پاسخ خاک معدنی نیز می‌تواند کار دستگاه را دشوار کند؛ به همین دلیل Ground Balance و تنظیم درست حساسیت اهمیت زیادی دارد.

فلزیاب چندفرکانسه

در دستگاه‌های چندفرکانسه، سیستم می‌تواند از بیش از یک فرکانس برای ارسال یا تحلیل استفاده کند. بعضی مدل‌ها فرکانس قابل‌انتخاب دارند و برخی فناوری‌ها چند مؤلفه فرکانسی را به‌صورت هم‌زمان پردازش می‌کنند. عبارت‌هایی مانند SMF، FMF و Multi-IQ نام یک فناوری عمومی واحد نیستند و ممکن است به معماری یا نام تجاری متفاوتی اشاره کنند.

استفاده از اطلاعات چند فرکانس می‌تواند در شناسایی طیف متنوع‌تری از اهداف، کنترل پاسخ زمین و کار در بعضی محیط‌های ساحلی مفید باشد؛ اما عملکرد نهایی همچنان به طراحی سخت‌افزار، نرم‌افزار، حالت جست‌وجو، نوع هدف و شرایط زمین بستگی دارد.

فلزیاب پالسی یا PI

PI مخفف Pulse Induction است. این سیستم پالس جریان را به لوپ می‌فرستد و پس از قطع پالس، افت یا فروپاشی پاسخ را نمونه‌برداری می‌کند. وجود فلز می‌تواند شکل و زمان این پاسخ را تغییر دهد. سیستم‌های پالسی در بسیاری از خاک‌های معدنی و برای کار با لوپ‌ها یا فریم‌های بزرگ مزیت دارند و به همین دلیل برای بررسی بعضی اهداف بزرگ‌تر و عمیق‌تر استفاده می‌شوند.

در مقابل، تفکیک فلزات در بسیاری از سیستم‌های PI نسبت به VLF محدودتر یا وابسته‌تر به شرایط است. نتیجه به زمان‌بندی پالس، Delay نمونه‌برداری، جریان لوپ، طراحی گیرنده، فیلترها و پاسخ خاک وابسته است. توضیح کامل‌تر این تفاوت‌ها در مقاله مقایسه فلزیاب پالسی و VLF ارائه شده است.

فناوری‌های اختصاصی و ترکیبی

برخی شرکت‌ها فناوری‌های اختصاصی مانند Pulse GBS، MPS، DVT، SETA، ZVT، Multi-IQ یا FMF را توسعه داده‌اند. این نام‌ها را نباید بدون بررسی به PI یا VLF تبدیل کرد. برای مثال، ZVT فناوری اختصاصی Minelab است و معرفی GPZ 7000 به‌عنوان یک دستگاه PI معمولی، توصیف فنی دقیقی نیست. همچنین FMF و Multi-IQ به خانواده فناوری‌های چندفرکانسه مربوط‌اند، اما شیوه پیاده‌سازی آن‌ها الزاماً یکسان نیست.

جدول بالا یک مقایسه عمومی است و برای تعیین عملکرد یک مدل مشخص کافی نیست. برای انتخاب دستگاه باید مشخصات واقعی، لوپ، حالت‌های کاری و نتیجه تست در شرایط تعریف‌شده بررسی شود.

تفاوت فلزیاب با طلایاب، اسکنر تصویری و ردیاب چیست؟

در بازار، چند عنوان متفاوت گاهی به‌جای یکدیگر استفاده می‌شوند؛ درحالی‌که از نظر فنی می‌توانند به تجهیزات کاملاً متفاوت اشاره کنند.

فلزیاب و طلایاب

«طلایاب» معمولاً نام بازاری دستگاهی است که برای یافتن طلا انتخاب یا تنظیم شده است. فلزیاب پاسخ الکترومغناطیسی هدف را اندازه‌گیری می‌کند و نمی‌تواند در تمام شرایط فقط طلا را با قطعیت تشخیص دهد. طلاهای طبیعی کوچک، زیورآلات، سکه و توده بزرگ طلا نیز هدف‌های یکسانی نیستند و ممکن است به فناوری، فرکانس و لوپ متفاوتی نیاز داشته باشند.

برای بررسی دقیق‌تر این موضوع، مقاله طلایاب چیست و چه تفاوتی با فلزیاب دارد؟ محدودیت تشخیص طلا و انتخاب فناوری مناسب برای انواع اهداف طلایی را توضیح می‌دهد.

فلزیاب و اسکنر تصویری

یک فلزیاب نقطه‌زن معمولاً هنگام عبور لوپ از روی هدف پاسخ لحظه‌ای صوتی یا عددی می‌دهد. اسکنر تصویری داده‌های سنسور را در چند نقطه ثبت می‌کند و نتیجه را به‌صورت نقشه یا تصویر پردازش‌شده نمایش می‌دهد. نوع سنسور اهمیت اساسی دارد: مگنتومتر، گرادیومتر، مقاومت‌سنجی و GPR اصول یکسانی ندارند و هرکدام به ویژگی متفاوتی از زمین پاسخ می‌دهند.

تصویر رنگی نرم‌افزار به‌تنهایی مدرک وجود طلا یا حفره نیست. کیفیت برداشت، فاصله خطوط، کالیبراسیون، حذف نویز، شرایط زمین و تفسیر اپراتور در نتیجه نقش دارند.

سیستم‌های تصویری به‌جای ارائه عکس مستقیم از زیر زمین، داده سنسور را به نقشه ناهنجاری تبدیل می‌کنند. جزئیات این فرایند در مقاله اسکنر تصویری چیست توضیح داده شده است.

فلزیاب و ردیاب

ردیاب‌ها برای بررسی اولیه محدوده از فاصله معرفی می‌شوند و روش کار آن‌ها با فلزیاب لوپی نقطه‌زن تفاوت دارد. نتیجه ردیابی باید با روش مستقل و مناسب تأیید شود و نباید پاسخ آن را معادل تشخیص قطعی محل، جنس یا عمق هدف دانست.

آیا فلزیاب جنس فلز را دقیق تشخیص می‌دهد؟

فلزیاب‌ها می‌توانند بر اساس ویژگی‌هایی مانند رسانایی، خاصیت آهنی، اختلاف فاز و رفتار زمانی سیگنال، هدف را دسته‌بندی کنند. دستگاه ممکن است نتیجه را به شکل آهنی و غیرآهنی، چند تن صوتی یا Target ID نشان دهد؛ اما این اطلاعات شناسنامه قطعی فلز نیست.

چند عامل می‌توانند شناسه هدف را جابه‌جا کنند:

• عمق زیاد و ضعیف‌شدن نسبت سیگنال به نویز
• خاک معدنی یا شور
• زنگ‌زدگی و خوردگی هدف
• وجود چند فلز نزدیک به یکدیگر
• جهت و شکل غیرمعمول هدف
• سرعت حرکت لوپ و تنظیمات دستگاه

برای نمونه، بعضی قطعات آهنی بزرگ یا حلقه‌ای می‌توانند پاسخی شبیه هدف غیرآهنی تولید کنند. از سوی دیگر، یک هدف غیرآهنی عمیق ممکن است شناسه‌ای ناپایدار داشته باشد. بنابراین تفکیک باید همراه با تکرارپذیری پاسخ، جهت‌های مختلف اسکن و تجربه اپراتور ارزیابی شود.

چه عواملی بر عمق تشخیص فلزیاب اثر می‌گذارند؟

برای فلزیاب نمی‌توان یک عمق ثابت و عمومی تعیین کرد. عدد عمق فقط زمانی معنی دارد که هدف، لوپ، خاک و تنظیمات مشخص باشند. عوامل اصلی عبارت‌اند از:

• اندازه هدف: هدف بزرگ‌تر معمولاً از فاصله بیشتری قابل تشخیص است.
• شکل و سطح مؤثر: صفحه، سکه، سیم باریک و توده فشرده پاسخ یکسانی ندارند.
• جنس و رسانایی: فلزات مختلف و آلیاژها رفتار الکترومغناطیسی متفاوتی دارند.
• جهت قرارگیری: زاویه هدف نسبت به میدان لوپ روی قدرت پاسخ اثر می‌گذارد.
• خاک: مواد معدنی، نمک، رطوبت و ناهمگنی زمین می‌توانند سیگنال زمینه ایجاد کنند.
• لوپ: اندازه و طراحی لوپ باید با اندازه هدف و فناوری دستگاه هماهنگ باشد.
• تنظیمات: حساسیت، Threshold، Ground Balance، Delay و فیلترها بر نتیجه اثر دارند.
• نویز محیط: خطوط برق، فرستنده‌های رادیویی و تجهیزات الکترونیکی می‌توانند پایداری را کاهش دهند.
• مهارت اپراتور: ارتفاع و سرعت حرکت لوپ، هم‌پوشانی مسیرها و تفسیر سیگنال اهمیت دارد.

برای تحلیل کامل این عوامل، مقاله عمق واقعی فلزیاب چقدر است؟ را مطالعه کنید. اعلام عمق بدون ذکر اندازه هدف و شرایط تست، مبنای علمی مناسبی برای مقایسه دستگاه‌ها نیست.

کاربردهای فلزیاب

فلزیاب فقط وسیله‌ای برای جست‌وجوی اشیای مدفون نیست. فناوری آشکارسازی فلز در حوزه‌های مختلف استفاده می‌شود:

• جست‌وجوی سکه، زیورآلات و اشیای فلزی گم‌شده
• اکتشاف طلای طبیعی با دستگاه تخصصی
• یافتن لوله، کابل، دریچه و تأسیسات فلزی
• بررسی میدانی در پروژه‌های باستان‌شناسی مجاز و مستند
• پاک‌سازی مین و مهمات عمل‌نکرده توسط تجهیزات تخصصی
• کنترل امنیتی افراد و بار
• شناسایی آلودگی فلزی در صنایع غذایی و دارویی
• بررسی میلگرد و فلزات پنهان در سازه‌ها با ابزار مناسب

هر کاربرد به دستگاه متناسب با همان کار نیاز دارد. برای مثال، گیت امنیتی، دستگاه صنعتی خط تولید، فلزیاب دستی و فلزیاب زمینی از یک فرم و تنظیمات استفاده نمی‌کنند؛ هرچند همگی به نوعی حضور فلز را بررسی می‌کنند.

چگونه نوع فلزیاب مناسب را انتخاب کنیم؟

انتخاب باید از تعریف نیاز شروع شود، نه از ادعای بیشترین عمق. ابتدا اندازه و نوع هدف، عمق تقریبی، شرایط خاک و اهمیت تفکیک را مشخص کنید. سپس فناوری مناسب را انتخاب کرده و مدل‌های همان گروه را از نظر لوپ، بالانس زمین، پایداری، وزن، باتری، آموزش و خدمات مقایسه کنید.

• برای اهداف کوچک و نیاز به تفکیک بهتر، مدل‌های VLF یا چندفرکانسه قابل بررسی‌اند.
• برای بسیاری از زمین‌های معدنی و اهداف بزرگ‌تر، سیستم PI می‌تواند انتخاب مناسب‌تری باشد.
• برای طلای طبیعی ریز، دستگاه تخصصی با فرکانس و لوپ مناسب اهمیت دارد.
• برای تهیه نقشه زیرسطحی، باید سنسور و روش تصویربرداری متناسب با هدف انتخاب شود.

اگر هنوز میان فناوری‌ها مطمئن نیستید، راهنمای جامع خرید فلزیاب معیارهای انتخاب را مرحله‌به‌مرحله بررسی می‌کند.

پرسش‌های متداول درباره فلزیاب

فلزیاب چیست؟

فلزیاب دستگاهی الکترونیکی است که با ایجاد میدان الکترومغناطیسی و اندازه‌گیری پاسخ ناشی از جسم رسانا، حضور احتمالی فلز را تشخیص می‌دهد و نتیجه را به‌صورت صوتی، عددی یا گرافیکی نمایش می‌دهد.

آیا فلزیاب می‌تواند فقط طلا را پیدا کند؟

خیر؛ فلزیاب معمولاً پاسخ الکترومغناطیسی هدف را تحلیل می‌کند و مواد مختلف می‌توانند پاسخ‌های نزدیک به هم داشته باشند. بعضی دستگاه‌ها برای طلای طبیعی یا اهداف کم‌رسانا بهینه شده‌اند، اما تشخیص صددرصدی طلا در تمام شرایط ممکن نیست.

فلزیاب تا چه عمقی کار می‌کند؟

عمق ثابت و مشترکی وجود ندارد. اندازه، شکل و جنس هدف، نوع لوپ، فناوری دستگاه، خاک، نویز و تنظیمات در عمق مؤثرند. عمق یک سکه کوچک با یک صفحه فلزی بزرگ قابل مقایسه نیست.

فلزیاب پالسی بهتر است یا VLF؟

هیچ‌کدام برای تمام کاربردها بهتر نیستند. VLF معمولاً برای اهداف کوچک و تفکیک دقیق‌تر مناسب‌تر است و PI در بسیاری از خاک‌های معدنی و برای کار با لوپ‌های بزرگ مزیت دارد. نوع هدف و زمین، انتخاب نهایی را تعیین می‌کند.

آیا لوپ بزرگ‌تر همیشه بهتر است؟

خیر. لوپ بزرگ‌تر معمولاً پوشش بیشتر و پاسخ بهتر به اهداف بزرگ‌تر ارائه می‌دهد، اما ممکن است حساسیت به اهداف کوچک و جداسازی اهداف نزدیک کاهش یابد. لوپ باید با هدف، زمین و توان مدار هماهنگ باشد.

آیا تصویر نرم‌افزار اسکنر، نوع هدف را قطعی نشان می‌دهد؟

خیر. تصویر خروجی، نمایش پردازش‌شده داده سنسور است. نتیجه به فناوری سنسور، کیفیت برداشت، شرایط زمین و تفسیر اپراتور وابسته است و رنگ تصویر به‌تنهایی اثبات‌کننده طلا یا حفره نیست.

جمع‌بندی

فلزیاب با تولید میدان الکترومغناطیسی و تحلیل پاسخ هدف کار می‌کند. تفاوت اصلی دستگاه‌ها در روش ارسال، نمونه‌برداری، پردازش سیگنال و کنترل پاسخ زمین است. VLF، چندفرکانسه و PI هرکدام مزایا و محدودیت‌های خاص خود را دارند و نمی‌توان یک فناوری را بدون توجه به نوع هدف و محیط، بهترین گزینه برای همه دانست.

شناخت نحوه کار فلزیاب کمک می‌کند ادعاهای تبلیغاتی درباره عمق، تفکیک و نوع فناوری دقیق‌تر ارزیابی شوند. برای انتخاب دستگاه، اندازه هدف، شرایط زمین، لوپ، پایداری، امکانات واقعی و خدمات پس از فروش باید در کنار هم بررسی شوند.

منابع فنی

• Garrett — Understanding How Pulse Induction Metal Detectors Work: توضیح سازوکار ارسال پالس و دریافت پاسخ در سیستم PI.
• Minelab — Frequently Asked Questions: توضیحات رسمی درباره تشخیص هدف، عملکرد و محدودیت‌های دستگاه‌ها.
• Minelab — MANTICORE: نمونه رسمی یک دستگاه مبتنی بر فناوری چندفرکانسه Multi-IQ+.
• Minelab — GPZ 7000: معرفی رسمی فناوری ZVT و تفاوت نام فناوری با PI متعارف.
