فلزیاب VLF چیست و چگونه می‌تواند میان بعضی اهداف فلزی تفاوت قائل شود؟ دستگاه‌های VLF از متداول‌ترین فلزیاب‌ها برای جست‌وجوی سکه، اشیای کوچک، طلاهای طبیعی و اهداف کم‌حجم هستند. این سیستم‌ها با ایجاد میدان مغناطیسی متناوب و تحلیل پاسخ هدف کار می‌کنند و معمولاً به‌دلیل تفکیک مناسب، وزن قابل‌قبول و کاربری نسبتاً ساده موردتوجه قرار می‌گیرند.
بااین‌حال، عمق و کیفیت تشخیص در تمام دستگاه‌های VLF یکسان نیست. فرکانس کاری، نوع کویل، بالانس زمین، ابعاد و جنس هدف، میزان مواد معدنی خاک، تداخل الکترومغناطیسی و مهارت اپراتور همگی بر نتیجه اثر می‌گذارند. در این مقاله عملکرد فلزیاب VLF، روش تفکیک، نقش فرکانس، محدودیت‌ها و کاربردهای واقعی آن را به‌صورت علمی بررسی می‌کنیم.
فلزیاب VLF چیست؟
واژه VLF مخفف Very Low Frequency است. در بازار فلزیاب، این عبارت معمولاً به خانواده‌ای از سیستم‌های القای متعادل گفته می‌شود که یک میدان مغناطیسی متناوب ایجاد کرده و پاسخ هدف را از طریق کویل گیرنده تحلیل می‌کنند.
اصطلاح VLF در صنعت فلزیاب نباید با تعریف دقیق باندهای مخابراتی اشتباه گرفته شود. بسیاری از فلزیاب‌هایی که در بازار VLF نامیده می‌شوند، بسته به طراحی دستگاه با فرکانس‌هایی از چند کیلوهرتز تا چند ده کیلوهرتز کار می‌کنند. بنابراین نام VLF در این حوزه بیشتر نشان‌دهنده نوع فناوری رایج دستگاه است، نه الزاماً انطباق کامل با طبقه‌بندی فرکانسی مخابرات رادیویی.
برای آشنایی با تعریف کلی دستگاه‌های فلزیاب، ابتدا می‌توانید مقاله فلزیاب چیست و چگونه کار می‌کند را مطالعه کنید.

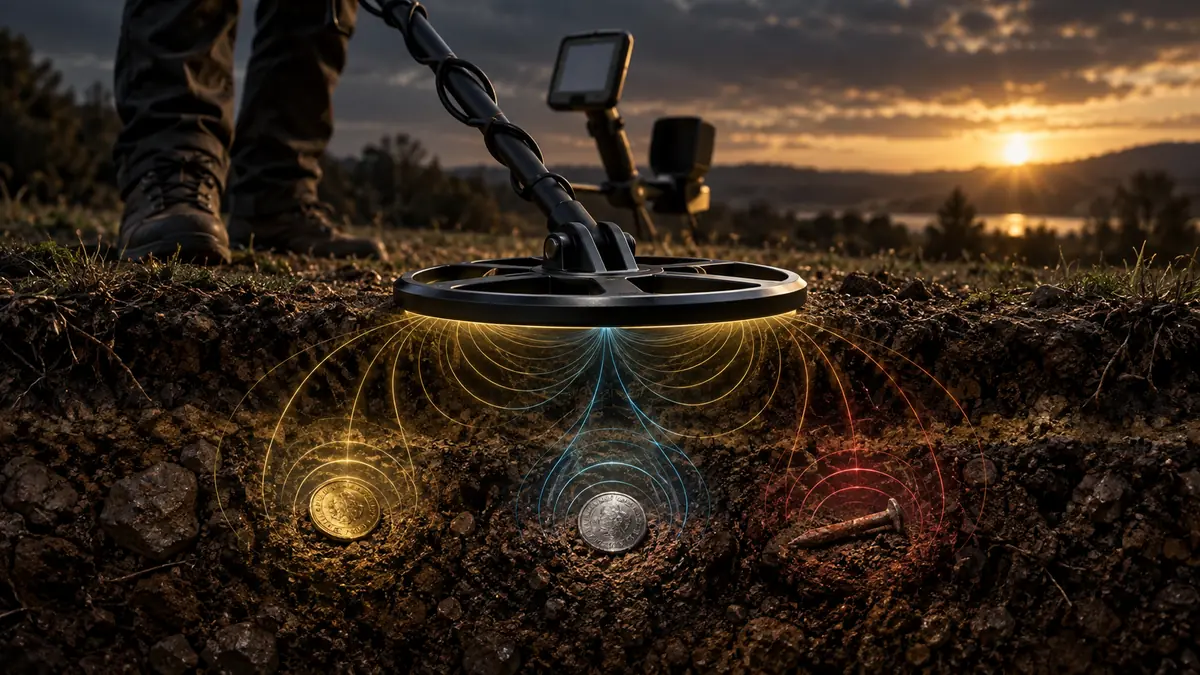

فلزیاب VLF چگونه کار می‌کند؟
یک فلزیاب VLF معمولاً دارای بخش فرستنده، گیرنده، مدار پردازش و کویل جست‌وجو است. بخش فرستنده جریان متناوبی را از سیم‌پیچ عبور می‌دهد. این جریان، میدان مغناطیسی متناوبی در اطراف کویل ایجاد می‌کند.
هنگامی که یک جسم رسانا وارد میدان کویل شود، جریان‌های گردابی یا Eddy Current در آن شکل می‌گیرند. این جریان‌ها میدان مغناطیسی ثانویه‌ای تولید می‌کنند. کویل گیرنده، تغییر ایجادشده در میدان را دریافت می‌کند و مدار دستگاه مشخصات پاسخ را مورد تحلیل قرار می‌دهد.
فرآیند کلی را می‌توان در چند مرحله خلاصه کرد:
- کویل فرستنده میدان مغناطیسی متناوب ایجاد می‌کند.
- هدف فلزی تحت‌تأثیر میدان قرار می‌گیرد.
- جریان‌های القایی در هدف شکل می‌گیرند.
- هدف یک میدان ثانویه ایجاد می‌کند.
- کویل گیرنده تغییر میدان را دریافت می‌کند.
- مدار پردازش، دامنه و اختلاف فاز پاسخ را تحلیل می‌کند.
- نتیجه به‌صورت صدا، عدد شناسایی یا نشانگر تصویری نمایش داده می‌شود.
اجزای اصلی فلزیاب VLF
کویل فرستنده
کویل فرستنده وظیفه تولید میدان مغناطیسی متناوب را بر عهده دارد. شکل، اندازه، تعداد دور سیم و طراحی الکتریکی کویل بر حساسیت، پوشش سطح و رفتار دستگاه اثر می‌گذارد.
کویل گیرنده
کویل گیرنده تغییرات بسیار کوچک میدان را دریافت می‌کند. در بسیاری از طراحی‌ها، فرستنده و گیرنده داخل یک مجموعه کویل قرار گرفته‌اند؛ اما از نظر عملکرد الکتریکی، نقش آن‌ها با یکدیگر متفاوت است.
مدار پردازش سیگنال
مدار پردازش تلاش می‌کند پاسخ هدف را از پاسخ زمین، نویز محیط و تغییرات ناخواسته جدا کند. کیفیت این بخش در پایداری، تفکیک، حساسیت و شناسه هدف اهمیت زیادی دارد.
بخش صوتی و نمایشگر
نتیجه تحلیل ممکن است به‌صورت صدای متفاوت، چند تن صوتی، عدد Target ID، نمودار یا ترکیبی از این موارد در اختیار اپراتور قرار گیرد. این اطلاعات تخمینی هستند و نباید به‌عنوان شناسایی قطعی جنس فلز در نظر گرفته شوند.
فلزیاب VLF چگونه فلزات را تفکیک می‌کند؟
یکی از ویژگی‌های مهم سیستم‌های VLF، قابلیت تفکیک اهداف است. دستگاه اختلاف میان سیگنال ارسال‌شده و پاسخ دریافتی را بررسی می‌کند. رسانایی الکتریکی، ویژگی‌های مغناطیسی، ابعاد، شکل، جهت قرارگیری و عمق هدف می‌توانند پاسخ فازی و دامنه سیگنال را تغییر دهند.
دستگاه براساس این پاسخ، یک شناسه یا گروه احتمالی برای هدف در نظر می‌گیرد. بااین‌حال، تفکیک VLF شناسایی آزمایشگاهی جنس فلز نیست. برای مثال ممکن است یک تکه آلومینیوم، درب بطری، حلقه طلا یا بعضی زباله‌های فلزی پاسخ‌های نزدیک به یکدیگر تولید کنند.
موارد زیر می‌توانند دقت تفکیک را کاهش دهند:
- قرارگرفتن هدف در عمق زیاد
- کوچک یا نامنظم‌بودن هدف
- خاک دارای مواد معدنی بالا
- وجود چند هدف نزدیک به یکدیگر
- قرارگرفتن هدف آهنی کنار هدف غیرآهنی
- زاویه نامناسب هدف نسبت به کویل
- استفاده از حساسیت بیش‌ازحد
- تداخل برق، کابل، دکل یا دستگاه‌های دیگر
بنابراین عدد شناسایی هدف باید همراه با نوع صدا، پایداری سیگنال، پاسخ از جهت‌های مختلف و شرایط زمین ارزیابی شود.
تأثیر فرکانس در فلزیاب VLF
فرکانس کاری یکی از عوامل مهم در رفتار دستگاه است، اما نباید به‌تنهایی معیار بهتر یا قوی‌تر بودن فلزیاب محسوب شود. به‌طور کلی، فرکانس‌های بالاتر می‌توانند نسبت به بعضی اهداف کوچک و کم‌رسانا حساس‌تر باشند؛ درحالی‌که فرکانس‌های پایین‌تر در برخی شرایط برای اهداف بزرگ‌تر و رساناتر رفتار مناسب‌تری نشان می‌دهند.
این رابطه مطلق نیست؛ زیرا طراحی کویل، توان فرستنده، فیلترها، سرعت نمونه‌برداری، پردازش سیگنال و شرایط زمین نیز بر نتیجه مؤثرند. دو دستگاه با فرکانس یکسان ممکن است عملکرد کاملاً متفاوتی داشته باشند.
به‌صورت کلی:
- فرکانس پایین‌تر: ممکن است برای اهداف بزرگ‌تر و رساناتر مناسب باشد.
- فرکانس متوسط: معمولاً تعادلی میان کاربرد عمومی، تفکیک و حساسیت ایجاد می‌کند.
- فرکانس بالاتر: می‌تواند حساسیت بیشتری به اهداف کوچک، طلای طبیعی ریز و فلزات کم‌رسانا داشته باشد.
برای بررسی دقیق‌تر این موضوع، مقاله تفاوت فلزیاب تک‌فرکانسه و چندفرکانسه را مطالعه کنید.
تفاوت VLF تک‌فرکانسه و چندفرکانسه چیست؟
تمام دستگاه‌های VLF الزاماً تک‌فرکانسه نیستند و اصطلاح VLF را نباید دقیقاً مقابل Multi-Frequency قرار داد. بعضی دستگاه‌ها با یک فرکانس ثابت کار می‌کنند، برخی امکان انتخاب چند فرکانس جداگانه دارند و بعضی سیستم‌ها چند مؤلفه فرکانسی را به‌صورت هم‌زمان یا ترکیبی پردازش می‌کنند.
سیستم چندفرکانسه در بعضی شرایط می‌تواند اطلاعات متنوع‌تری از پاسخ هدف و زمین دریافت کند؛ اما چندفرکانسه‌بودن به‌تنهایی تضمین‌کننده عمق بیشتر یا تفکیک بدون خطا نیست. کیفیت طراحی سخت‌افزار، الگوریتم پردازش، کویل و تنظیمات دستگاه همچنان تعیین‌کننده‌اند.
بالانس زمین در فلزیاب VLF چیست؟
خاک فقط یک محیط خنثی نیست. ترکیبات آهنی، نمک، رطوبت و مواد معدنی می‌توانند سیگنالی ایجاد کنند که دستگاه آن را همراه با پاسخ هدف دریافت می‌کند. بالانس زمین یا Ground Balance برای کاهش اثر پاسخ خاک و حفظ پایداری دستگاه استفاده می‌شود.
انواع رایج بالانس زمین عبارت‌اند از:
- بالانس ثابت: مقدار از پیش تنظیم‌شده توسط سازنده
- بالانس دستی: تنظیم توسط اپراتور متناسب با خاک
- بالانس خودکار: تخمین و تنظیم توسط دستگاه
- ردیابی زمین: اصلاح تدریجی بالانس هنگام حرکت در زمین
بالانس نادرست ممکن است باعث صدای اضافی، کاهش عمق مفید، شناسه ناپایدار یا حذف بخشی از پاسخ هدف شود. در زمین‌های متغیر، کنترل دوره‌ای بالانس اهمیت بیشتری دارد.
نقش کویل در عملکرد فلزیاب VLF
کویل یکی از تأثیرگذارترین اجزای دستگاه است. ابعاد و هندسه کویل بر پوشش سطح، حساسیت به هدف کوچک، جداسازی اهداف و رفتار دستگاه در خاک معدنی اثر می‌گذارد.
کویل کوچک
- حساسیت مناسب به اهداف کوچک
- جداسازی بهتر اهداف نزدیک به یکدیگر
- کنترل بهتر در محیط‌های آلوده به زباله فلزی
- پوشش سطح کمتر در هر حرکت
کویل بزرگ
- پوشش سطح بیشتر
- امکان پاسخ بهتر به اهداف بزرگ‌تر
- حساسیت بیشتر به شرایط زمین و تداخل در برخی محیط‌ها
- جداسازی ضعیف‌تر اهداف بسیار نزدیک در بعضی شرایط
کویل DD
کویل‌های DD به‌دلیل شکل میدان و ناحیه جست‌وجو، در بسیاری از زمین‌های معدنی پایداری مناسبی دارند و پوشش حرکتی یکنواختی ایجاد می‌کنند.
کویل Concentric
کویل‌های Concentric ساختار میدان متفاوتی دارند و در زمین‌های مناسب می‌توانند مرکز هدف را به‌خوبی مشخص کنند؛ اما ممکن است در بعضی خاک‌های معدنی حساس‌تر باشند.
برای انتخاب ابعاد و ساختار مناسب، راهنمای انتخاب لوپ و فریم فلزیاب را مشاهده کنید.
عمق واقعی فلزیاب VLF چقدر است؟
برای عمق فلزیاب VLF نمی‌توان یک عدد ثابت و معتبر برای تمام اهداف اعلام کرد. دستگاهی که یک هدف بزرگ را در عمق مشخصی تشخیص می‌دهد، الزاماً یک سکه کوچک را در همان عمق شناسایی نمی‌کند.
عمق واقعی به عوامل زیر وابسته است:
- ابعاد و سطح مؤثر هدف
- جنس و رسانایی فلز
- شکل و جهت قرارگیری هدف
- فرکانس و طراحی دستگاه
- اندازه و نوع کویل
- میزان مواد معدنی خاک
- شوری و رطوبت زمین
- تداخل الکترومغناطیسی محیط
- حساسیت و تنظیمات دستگاه
- مهارت و سرعت حرکت اپراتور
ادعای عمق بدون اعلام نوع هدف، ابعاد آن، کویل، خاک و روش آزمایش ارزش فنی محدودی دارد. برای توضیح کامل‌تر، مقاله عمق واقعی فلزیاب چقدر است را بخوانید.
فلزیاب VLF برای چه اهدافی مناسب است؟
سیستم‌های VLF معمولاً در کاربردهایی که حساسیت به اهداف کوچک و تفکیک اهمیت دارد، انتخاب مناسبی هستند. کاربرد دقیق به فرکانس، کویل و طراحی هر مدل بستگی دارد.
کاربردهای رایج عبارت‌اند از:
- جست‌وجوی سکه و اشیای کوچک فلزی
- کاوش در پارک، ساحل خشک و زمین‌های کم‌معدن
- جست‌وجوی آثار و قطعات سطحی
- طلایابی طبیعی با دستگاه و فرکانس مناسب
- تفکیک زباله‌های آهنی از بعضی اهداف غیرآهنی
- کاوش در محیط‌هایی که جداسازی اهداف اهمیت دارد
VLF برای تمام پروژه‌ها بهترین انتخاب نیست. اگر هدف اصلی، اجسام بسیار بزرگ در عمق بیشتر یا فعالیت در خاک‌های بسیار معدنی باشد، ممکن است یک سیستم پالسی مناسب‌تر باشد. مقایسه کامل این دو فناوری در مقاله تفاوت فلزیاب پالسی و VLF ارائه شده است.
مزایای فلزیاب VLF
- تفکیک مناسب در بسیاری از مدل‌ها
- حساسیت مطلوب به اهداف کوچک
- ارائه شناسه عددی یا صوتی هدف
- مصرف انرژی نسبتاً مناسب
- امکان استفاده از کویل‌های متنوع
- وزن و ابعاد مناسب در بسیاری از دستگاه‌ها
- کاربرد گسترده برای سکه‌یابی و جست‌وجوی عمومی
- امکان تنظیم بالانس زمین در مدل‌های حرفه‌ای
محدودیت‌های فلزیاب VLF
- افت پایداری یا عمق مفید در خاک بسیار معدنی
- تأثیرپذیری از شوری و شرایط بعضی سواحل
- کاهش دقت شناسه در عمق بیشتر
- احتمال شباهت پاسخ بعضی زباله‌ها با اهداف ارزشمند
- وابستگی عملکرد به تنظیم صحیح بالانس زمین
- حساسیت به تداخل الکترومغناطیسی
- مناسب‌نبودن یک مدل واحد برای تمام انواع هدف و زمین
تفاوت فلزیاب VLF و فلزیاب پالسی
فلزیاب پالسی یا PI پالس‌های کوتاه و قدرتمند را از کویل عبور می‌دهد و پاسخ زمانی ناشی از فروپاشی میدان و هدف را تحلیل می‌کند. در مقابل، VLF معمولاً با میدان متناوب پیوسته و تحلیل دامنه و فاز پاسخ کار می‌کند.
| ویژگی | فلزیاب VLF | فلزیاب پالسی |
|---|---|---|
| تفکیک اهداف | معمولاً دقیق‌تر در شرایط مناسب | به طراحی دستگاه وابسته و معمولاً محدودتر |
| اهداف کوچک | معمولاً حساسیت مناسب | وابسته به کویل و تنظیمات |
| خاک معدنی | ممکن است بیشتر تحت‌تأثیر قرار گیرد | اغلب پایداری مناسب‌تری دارد |
| اهداف بزرگ و عمیق | به مدل و کویل وابسته است | معمولاً گزینه مناسب‌تری است |
| شناسه هدف | معمولاً اطلاعات بیشتری ارائه می‌کند | در بسیاری از مدل‌ها ساده‌تر است |
انتخاب میان این دو فناوری باید براساس نوع هدف، شرایط خاک و روش کاوش انجام شود، نه صرفاً عدد عمق اعلام‌شده در تبلیغات.
چگونه فلزیاب VLF مناسب انتخاب کنیم؟
پیش از خرید، ابتدا نوع کاربرد خود را مشخص کنید. دستگاه مناسب سکه‌یابی در پارک ممکن است برای جست‌وجوی طلای طبیعی ریز یا کار در خاک بسیار معدنی بهترین گزینه نباشد.
این موارد را بررسی کنید:
- نوع هدف موردنظر
- شرایط و میزان مواد معدنی خاک
- فرکانس یا فرکانس‌های کاری دستگاه
- نوع و ابعاد کویل همراه
- بالانس زمین دستی، خودکار یا ردیابی
- تعداد تن‌های صوتی و نحوه تفکیک
- پایداری شناسه هدف
- وزن و راحتی استفاده طولانی
- مقاومت کویل و دستگاه در برابر رطوبت
- دسترسی به لوازم جانبی و کویل جایگزین
- خدمات، آموزش و اصالت دستگاه
برای مشاهده و مقایسه مدل‌های موجود، وارد دسته فلزیاب VLF شوید.
نکات استفاده صحیح از فلزیاب VLF
- پیش از شروع، بالانس زمین را متناسب با محل انجام دهید.
- حساسیت را تا حدی افزایش دهید که دستگاه همچنان پایدار باقی بماند.
- کویل را با فاصله ثابت و نزدیک سطح زمین حرکت دهید.
- سرعت حرکت کویل را متناسب با دستگاه حفظ کنید.
- حرکت‌های رفت‌وبرگشت را با هم‌پوشانی مناسب انجام دهید.
- هدف را از دو یا چند جهت بررسی کنید.
- فقط به یک عدد Target ID اعتماد نکنید.
- در محیط دارای تداخل، کاهش حساسیت یا تغییر کانال را امتحان کنید.
- برای شناخت دستگاه، تست کنترل‌شده با اهداف مختلف انجام دهید.
اشتباهات رایج هنگام استفاده از VLF
- تنظیم حساسیت روی بیشترین مقدار در تمام زمین‌ها
- نادیده‌گرفتن بالانس زمین
- حرکت‌دادن بسیار سریع یا نامنظم کویل
- بالابردن کویل در انتهای هر حرکت
- اعتماد قطعی به عدد شناسایی هدف
- مقایسه دو دستگاه با کویل‌ها و تنظیمات متفاوت
- تبدیل نتیجه تست هوایی به ادعای عمق زیر خاک
- قضاوت درباره دستگاه تنها با یک هدف آزمایشی
پرسش‌های متداول درباره فلزیاب VLF
آیا فلزیاب VLF می‌تواند طلا را پیدا کند؟
بله، طلا یک هدف فلزی است و دستگاه VLF در صورت داشتن حساسیت، فرکانس و کویل مناسب می‌تواند به آن پاسخ دهد. بااین‌حال، دستگاه نام شیمیایی فلز را به‌صورت قطعی تشخیص نمی‌دهد و ممکن است بعضی فلزات یا زباله‌ها پاسخ مشابهی ایجاد کنند.
آیا فرکانس بالاتر همیشه بهتر است؟
خیر. فرکانس بالاتر ممکن است برای بعضی اهداف کوچک مناسب‌تر باشد، اما انتخاب فرکانس باید براساس نوع هدف، خاک و طراحی کلی دستگاه انجام شود.
آیا فلزیاب VLF در خاک معدنی کار می‌کند؟
بله، اما میزان مواد معدنی می‌تواند پایداری، عمق و دقت شناسه را کاهش دهد. بالانس زمین صحیح، کویل مناسب و تنظیم منطقی حساسیت اهمیت زیادی دارند.
آیا Target ID جنس فلز را دقیق مشخص می‌کند؟
خیر. Target ID یک تخمین براساس پاسخ الکترومغناطیسی هدف است. ابعاد، عمق، شکل، جهت قرارگیری و خاک می‌توانند این عدد را تغییر دهند.
فلزیاب VLF بهتر است یا پالسی؟
هیچ‌کدام برای تمام کاربردها برتر نیستند. VLF معمولاً برای تفکیک و اهداف کوچک مناسب‌تر است؛ درحالی‌که سیستم پالسی در بعضی خاک‌های معدنی و برای اهداف بزرگ‌تر می‌تواند انتخاب مناسب‌تری باشد.
آیا کویل بزرگ همیشه عمق بیشتری دارد؟
خیر. کویل بزرگ معمولاً پوشش بیشتر و پاسخ مناسب‌تری به اهداف بزرگ دارد، اما ممکن است حساسیت به اهداف کوچک و جداسازی اهداف نزدیک را کاهش دهد و در زمین نامناسب نویز بیشتری دریافت کند.
آیا تست هوایی عمق واقعی دستگاه را نشان می‌دهد؟
خیر. تست هوایی فقط بخشی از رفتار دستگاه را نشان می‌دهد و شرایط خاک، بالانس زمین، رطوبت و مواد معدنی را بازسازی نمی‌کند. نتیجه تست هوایی نباید مستقیماً به عمق دفن تبدیل شود.
جمع‌بندی
فلزیاب VLF چیست؟ این سیستم با تولید میدان مغناطیسی متناوب و تحلیل پاسخ هدف، وجود فلز و ویژگی‌های احتمالی آن را بررسی می‌کند. تفکیک مناسب، حساسیت به اهداف کوچک و ارائه اطلاعات صوتی و عددی از مزایای اصلی VLF هستند.
در مقابل، خاک معدنی، تداخل محیط، بالانس نادرست و عمق بیشتر می‌توانند دقت دستگاه را کاهش دهند. به همین دلیل انتخاب دستگاه باید براساس نوع هدف، شرایط زمین، فرکانس، کویل و نیاز واقعی اپراتور انجام شود. برای انتخاب مدل متناسب با شرایط کاوش، می‌توانید پیش از خرید با کارشناسان GND DETECTOR مشورت کنید.
منابع و مطالعه بیشتر
برای تدوین و بررسی فنی این مقاله از منابع تخصصی زیر استفاده شده است:
