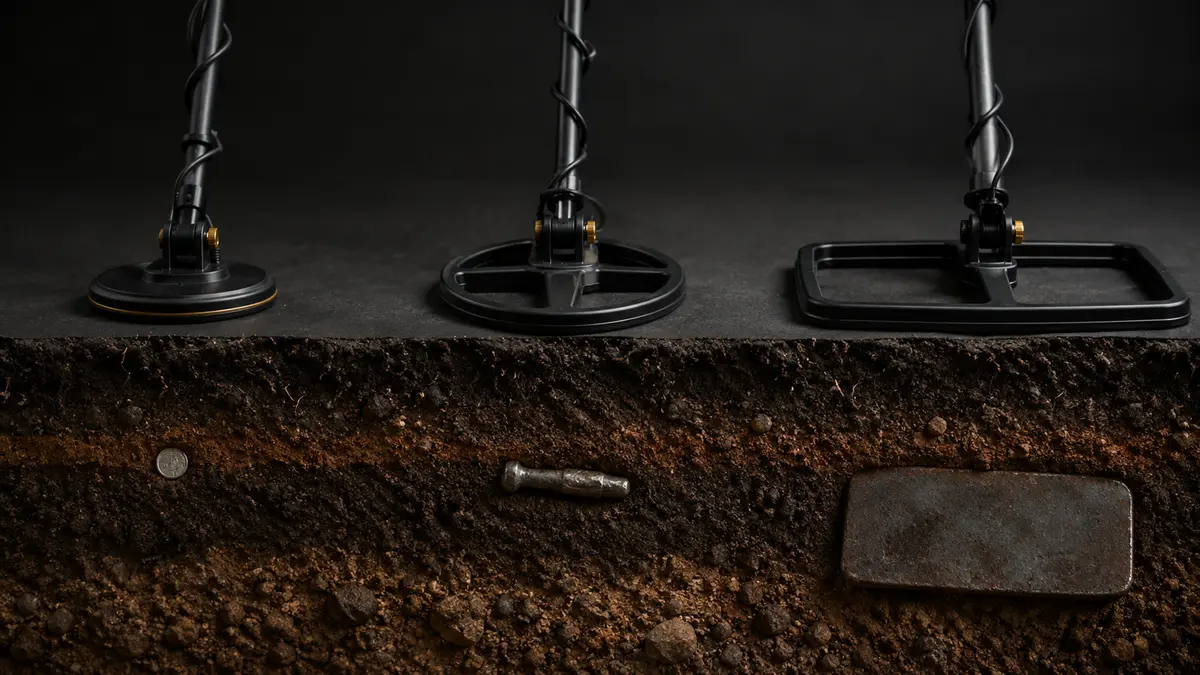

راهنمای انتخاب لوپ و فریم فلزیاب؛ اندازه و نوع مناسب برای هر هدف

لوپ فقط یکی از لوازم جانبی دستگاه نیست؛ بخشی از سامانه ارسال و دریافت است و انتخاب اشتباه آن می‌تواند حساسیت، پایداری، تفکیک و کیفیت نقطه‌زنی را تغییر دهد. لوپ بزرگ‌تر همیشه بهتر نیست و لوپ کوچک نیز برای همه هدف‌ها مناسب نخواهد بود. اندازه هدف، فناوری دستگاه، نوع خاک و شکل محوطه باید هم‌زمان بررسی شوند.

در این راهنمای انتخاب لوپ فلزیاب، تفاوت لوپ کوچک، متوسط و بزرگ، ساختار Mono، DD و Concentric، کاربرد فریم‌های یک‌متری و بزرگ‌تر، تأثیر اندازه بر عمق و حساسیت و نکات سازگاری الکتریکی را به‌صورت علمی و تجربی بررسی می‌کنیم.

لوپ فلزیاب چه وظیفه‌ای دارد؟

لوپ یا کویل، میدان الکترومغناطیسی را در زمین ایجاد می‌کند و پاسخ ناشی از هدف را دریافت می‌کند. در بعضی طراحی‌ها سیم‌پیچ فرستنده و گیرنده از هم جدا هستند و در بعضی دیگر یک سیم‌پیچ یا مجموعه‌ای مشترک در زمان‌های متفاوت این وظایف را انجام می‌دهد.

اندازه، تعداد دور، سطح مقطع سیم، اندوکتانس، مقاومت، ظرفیت پراکنده و آرایش سیم‌پیچ بر رفتار لوپ اثر دارند. بنابراین شباهت ظاهری یا یکسان‌بودن قطر، به معنی سازگاری دو لوپ با تمام دستگاه‌ها نیست.

رابطه اندازه لوپ با اندازه هدف

یک اصل کاربردی این است که اندازه لوپ باید با ابعاد تقریبی هدف و شرایط زمین تناسب داشته باشد. لوپ کوچک میدان متمرکزتری دارد، به هدف‌های ریز حساس‌تر است و در محیط آلوده به فلز جداسازی بهتری ایجاد می‌کند. لوپ بزرگ‌تر سطح بیشتری را پوشش می‌دهد و برای بعضی هدف‌های بزرگ‌تر پاسخ قوی‌تری ایجاد می‌کند.

اگر هدف نسبت به لوپ بسیار کوچک باشد، افزایش قطر می‌تواند پاسخ آن را در میان سیگنال خاک و نویز ضعیف‌تر کند. در مقابل، استفاده از لوپ بسیار کوچک برای یک هدف بزرگ و محوطه وسیع ممکن است پوشش و عمق عملی را محدود کند.

مقایسه لوپ کوچک، متوسط و بزرگ

اندازه لوپ	کاربرد معمول	مزیت اصلی	محدودیت
کوچک	اهداف ریز، محیط پر از آهن و فضاهای محدود	جداسازی و نقطه‌زنی بهتر	پوشش کمتر و محدودیت برای اهداف بزرگ عمیق
متوسط	جست‌وجوی عمومی و اهداف کوچک تا متوسط	تعادل میان پوشش، وزن و حساسیت	در کاربردهای بسیار تخصصی بهترین گزینه نیست
بزرگ	پوشش وسیع‌تر و بعضی اهداف بزرگ‌تر	سطح پوشش و پاسخ بهتر به هدف بزرگ	وزن، نویز، نقطه‌زنی دشوار و حساسیت کمتر به هدف ریز
فریم	اهداف حجیم و بررسی عمق بیشتر با PI سازگار	سطح مؤثر بزرگ و امکان پوشش اهداف بزرگ	نیاز به فضای باز، حمل دشوار و تفکیک محدودتر

این جدول یک قاعده عمومی است. نتیجه واقعی به فناوری دستگاه، طراحی لوپ، خاک و تنظیمات بستگی دارد.

لوپ کوچک چه زمانی انتخاب بهتری است؟

لوپ کوچک برای زمین‌هایی که میخ، سیم، قوطی و قطعات متعدد فلزی دارند مفید است. میدان و محدوده دریافت کوچک‌تر باعث می‌شود تعداد هدف‌هایی که هم‌زمان زیر کویل قرار می‌گیرند کاهش یابد. در نتیجه اپراتور می‌تواند دو هدف نزدیک را بهتر از هم جدا کند.

این لوپ‌ها در میان بوته‌ها، سنگ‌ها، دیواره‌ها و فضاهای محدود نیز کنترل آسان‌تری دارند. برای سکه، قطعات ریز و طلای طبیعی کوچک، یک لوپ کوچک سازگار ممکن است نسبت به لوپ بزرگ نتیجه عملی بهتری ارائه دهد.

محدودیت اصلی، پوشش کمتر است؛ یعنی برای بررسی یک محوطه وسیع باید حرکت‌های بیشتری انجام شود. همچنین برای هدف بزرگ در عمق زیاد معمولاً انتخاب اول نیست.

لوپ متوسط؛ انتخاب متعادل برای جست‌وجوی عمومی

لوپ متوسط معمولاً همراه استاندارد بسیاری از دستگاه‌ها ارائه می‌شود، زیرا میان حساسیت به هدف‌های کوچک، عمق، پوشش، وزن و نقطه‌زنی تعادل ایجاد می‌کند. برای کاربری عمومی، شروع با کویل استاندارد دستگاه منطقی‌تر از خرید فوری بزرگ‌ترین لوپ است.

پس از شناخت رفتار دستگاه و زمین می‌توان مشخص کرد که مشکل اصلی کمبود پوشش، ضعف جداسازی یا نیاز به هدف بزرگ‌تر است و بر همان اساس لوپ دوم انتخاب کرد.

لوپ بزرگ چه مزیت و محدودیتی دارد؟

لوپ بزرگ‌تر می‌تواند سطح بیشتری را در هر حرکت پوشش دهد و برای بعضی هدف‌های بزرگ‌تر در عمق بیشتر مفید باشد. اما مزیت آن به معنی افزایش یکسان عمق برای همه هدف‌ها نیست. اگر هدف کوچک باشد، لوپ بزرگ ممکن است حساسیت مؤثر را کاهش دهد.

وزن و گشتاور بیشتر، خستگی اپراتور و تغییر ارتفاع لوپ را افزایش می‌دهد. همچنین سطح بزرگ‌تر ممکن است نویز محیط و پاسخ خاک بیشتری دریافت کند. در زمین ناهموار حفظ فاصله ثابت با سطح دشوارتر می‌شود.

برای تحلیل دقیق عوامل عمق، مقاله عمق واقعی فلزیاب را مطالعه کنید.

فریم فلزیاب چیست و چه زمانی استفاده می‌شود؟

فریم معمولاً یک لوپ بزرگ مربعی یا مستطیلی است که بیشتر در بعضی سیستم‌های پالسی به کار می‌رود. ابعاد رایج می‌تواند از حدود یک متر شروع شود و بسته به دستگاه و کاربرد بزرگ‌تر باشد. هدف اصلی فریم، بررسی اهداف فلزی حجیم‌تر و پوشش سطح بیشتر است؛ نه افزایش حساسیت به سکه و قطعات بسیار کوچک.

فریم باید با مشخصات الکتریکی و زمان‌بندی دستگاه سازگار باشد. افزایش طول کابل و ابعاد حلقه، اندوکتانس، مقاومت و ظرفیت را تغییر می‌دهد. اگر مدار برای این بار طراحی نشده باشد، نتیجه می‌تواند ناپایداری، افت توان، تأخیر نامناسب یا فشار به بخش خروجی باشد.

فریم یک‌متری

فریم یک‌متری برای بعضی دستگاه‌های PI میان قابلیت حمل و پاسخ به اهداف بزرگ تعادل ایجاد می‌کند. استفاده یک‌نفره یا دونفره، ساختار مکانیکی، ارتفاع ثابت و مسیر حرکت باید مطابق دستورالعمل دستگاه باشد.

فریم ۱٫۵ متری و بزرگ‌تر

فریم بزرگ‌تر بیشتر برای هدف‌هایی استفاده می‌شود که سطح و حجم قابل‌توجه دارند. حرکت با آن در شیب، بوته‌زار یا زمین ناهموار دشوار است و نقطه‌زنی دقیق‌تری می‌طلبد. بزرگ‌شدن فریم نباید به ادعای عمق نامحدود تبدیل شود؛ اندازه هدف و شرایط خاک همچنان تعیین‌کننده‌اند.

تفاوت لوپ Mono، DD و Concentric

لوپ Mono

در بسیاری از سیستم‌های پالسی، لوپ مونو از یک سیم‌پیچ برای ارسال و دریافت در زمان‌های مختلف استفاده می‌کند. این آرایش می‌تواند ساده و حساس باشد، اما رفتار آن در خاک معدنی و امکان تفکیک به طراحی دستگاه وابسته است.

لوپ Double-D یا DD

در کویل DD، دو بخش سیم‌پیچ با هم‌پوشانی مشخص قرار دارند و محدوده حساس معمولاً شکلی کشیده در امتداد مرکز ایجاد می‌کند. این طراحی در بسیاری از دستگاه‌ها برای پوشش یکنواخت‌تر و کنترل بهتر اثر زمین استفاده می‌شود. عبارت DD به‌تنهایی تضمین‌کننده عمق یا تفکیک بیشتر نیست.

لوپ Concentric

کویل Concentric معمولاً سیم‌پیچ‌های هم‌مرکز دارد و محدوده حساس آن به مرکز کویل متمرکزتر است. در شرایط مناسب می‌تواند نقطه‌زنی خوبی ایجاد کند، اما در خاک معدنی ممکن است نسبت به برخی DDها حساس‌تر به پاسخ زمین باشد.

نوع کویل	ویژگی عمومی	نکته انتخاب
Mono	رایج در بسیاری از سیستم‌های PI	سازگاری الکتریکی و رفتار در خاک بررسی شود
DD	پوشش کشیده‌تر در ناحیه هم‌پوشانی	برای زمین و دستگاه مشخص ارزیابی شود
Concentric	تمرکز پاسخ در مرکز و نقطه‌زنی مناسب	در خاک معدنی عملکرد مدل واقعی بررسی شود

لوپ گرد، بیضی یا مربعی؟

لوپ گرد از نظر تقارن میدان و نقطه‌زنی انتخاب رایجی است. لوپ بیضی در مسیرهای باریک و میان موانع حرکت آسان‌تری دارد و بدون افزایش زیاد عرض، طول پوشش را بیشتر می‌کند. شکل مربعی یا مستطیلی بیشتر در فریم‌های بزرگ و کاربردهای هدف بزرگ دیده می‌شود.

شکل ظاهری به‌تنهایی عملکرد را تعیین نمی‌کند. آرایش داخلی سیم‌پیچ، سطح مؤثر و پردازش دستگاه مهم‌تر از ظاهر قاب هستند.

تأثیر لوپ بر تفکیک و جداسازی اهداف

تفکیک یعنی برآورد احتمالی ویژگی هدف؛ جداسازی یعنی توان تشخیص دو هدف نزدیک به‌صورت پاسخ‌های جدا. این دو مفهوم یکسان نیستند. لوپ کوچک معمولاً جداسازی بهتری ایجاد می‌کند، زیرا هم‌زمان حجم کمتری از زمین را می‌بیند.

در زمین آلوده، لوپ بزرگ ممکن است سیگنال یک هدف غیرآهنی را همراه آهن نزدیک دریافت کند و شناسه یا صدا تغییر کند. سرعت بازیابی و الگوریتم دستگاه نیز در این نتیجه مؤثرند.

تأثیر نوع خاک بر انتخاب کویل

در خاک معدنی، افزایش اندازه لوپ می‌تواند پاسخ بیشتری از زمین وارد سیستم کند. اگر دستگاه یا اپراتور نتواند این پاسخ را کنترل کند، عمق قابل استفاده کاهش می‌یابد. در چنین شرایطی گاهی یک لوپ کوچک‌تر یا DD سازگار، نتیجه پایدارتر و در عمل مفیدتری ارائه می‌دهد.

در زمین کم‌معدن و هموار، امکان استفاده از لوپ بزرگ‌تر بیشتر است. بااین‌حال خطوط برق، حصار، خودرو و منابع الکترومغناطیسی باید بررسی شوند.

سازگاری الکتریکی؛ چرا هر لوپی به هر دستگاهی وصل نمی‌شود؟

نوع سوکت فقط یکی از معیارهاست. دستگاه برای محدوده مشخصی از اندوکتانس، مقاومت و رفتار گذرای لوپ طراحی می‌شود. حتی اگر فیش دو لوپ یکسان باشد، اتصال لوپ نامناسب می‌تواند باعث کاهش حساسیت، نویز، خطای بالانس یا آسیب به طبقه خروجی شود.

در لوپ‌های پالسی، کیفیت کابل، ظرفیت بین رشته‌ها، شیلد و مقاومت اتصال اهمیت دارد. در سیستم‌های VLF نیز آرایش فرستنده و گیرنده، فرکانس و تنظیم کارخانه باید سازگار باشد. قبل از استفاده، تأیید سازنده یا تست فنی ضروری است.

برای درک بهتر ارتباط مقاومت، اندوکتانس، جریان لوپ و زمان دریافت، ابتدا با نحوه کار فلزیاب پالسی آشنا شوید.

روش صحیح تست و مقایسه دو لوپ

1. از یک دستگاه، باتری و تنظیمات یکسان استفاده کنید.
2. هدف، جهت و عمق را تغییر ندهید.
3. تست را در یک مسیر و خاک یکسان انجام دهید.
4. ارتفاع و سرعت حرکت لوپ ثابت باشد.
5. پایداری و نویز را همراه قدرت پاسخ ثبت کنید.
6. هدف کوچک و بزرگ را جداگانه آزمایش کنید.
7. نقطه‌زنی، جداسازی و خستگی کاربر را نیز بسنجید.

مقایسه فقط با یک تست هوا یا یک هدف بزرگ، تصویر کاملی از عملکرد کویل ارائه نمی‌دهد.

اشتباهات رایج هنگام انتخاب لوپ فلزیاب

• خرید بزرگ‌ترین لوپ فقط برای عمق: بدون توجه به اندازه هدف و خاک.
• نادیده‌گرفتن سازگاری: اعتماد به سوکت مشابه به‌جای مشخصات الکتریکی.
• مقایسه در تنظیمات متفاوت: تغییر حساسیت یا فیلتر میان دو تست.
• بی‌توجهی به وزن: لوپی که قابل کنترل نیست در عمل پوشش نامنظم ایجاد می‌کند.
• استفاده از فریم برای اهداف ریز: فریم بزرگ معمولاً برای سکه و قطعات کوچک طراحی نشده است.
• کابل‌کشی نامناسب: کابل لق، اتصال ضعیف یا حرکت کابل می‌تواند سیگنال کاذب ایجاد کند.

انتخاب پیشنهادی بر اساس نوع کاربری

کاربری	گزینه قابل بررسی	اولویت
اهداف کوچک و زمین آلوده	لوپ کوچک سازگار	جداسازی و کنترل
جست‌وجوی عمومی	لوپ متوسط استاندارد	تعادل پوشش و حساسیت
محوطه باز و هدف متوسط تا بزرگ	لوپ بزرگ سازگار	پوشش و پاسخ هدف بزرگ
هدف حجیم با سیستم PI	فریم تأییدشده برای همان دستگاه	سازگاری و ثبات ارتفاع
خاک معدنی و زباله فلزی	لوپ کوچک‌تر یا DD سازگار	پایداری و جداسازی

برای مشاهده گزینه‌های موجود می‌توانید بخش لوپ و متعلقات و دسته مادر لوازم جانبی فلزیاب را بررسی کنید.

لوپ و فریم در محصولات پالسی GND

فلزیاب کوانتوم M2 و فلزیاب پالس استار 2 در گروه دستگاه‌های پالسی قرار دارند و با لوپ‌های متناسب با کاربرد ارائه می‌شوند. انتخاب میان لوپ دیسکی و فریم باید براساس ابعاد هدف، شرایط زمین و محدودیت حمل انجام شود؛ نه فقط بزرگ‌ترین عدد عمق.

برای مقایسه فناوری دستگاه‌ها نیز مقاله تفاوت فلزیاب پالسی و VLF قابل استفاده است.

سؤالات متداول انتخاب لوپ فلزیاب

لوپ بزرگ‌تر همیشه عمق بیشتری دارد؟

خیر. معمولاً برای هدف بزرگ‌تر و پوشش بیشتر مناسب است، اما ممکن است حساسیت به هدف کوچک، جداسازی و پایداری را کاهش دهد.

برای سکه‌یابی چه اندازه‌ای مناسب‌تر است؟

لوپ کوچک تا متوسط سازگار معمولاً انتخاب بهتری است. در محیط پر از زباله فلزی، لوپ کوچک جداسازی بهتری ایجاد می‌کند.

برای هدف بزرگ از لوپ استفاده کنیم یا فریم؟

به اندازه هدف، فناوری دستگاه و محیط بستگی دارد. در سیستم PI سازگار و فضای باز، فریم می‌تواند برای هدف حجیم گزینه قابل بررسی باشد.

آیا می‌توان لوپ دست‌ساز را به دستگاه وصل کرد؟

فقط در صورت تطابق مشخصات الکتریکی و تأیید فنی. یکسان‌بودن فیش برای اثبات سازگاری کافی نیست.

لوپ DD همیشه از Mono بهتر است؟

خیر. هر آرایش مزایا و محدودیت‌هایی دارد و عملکرد باید در همان دستگاه، خاک و هدف مقایسه شود.

چرا دستگاه با لوپ بزرگ ناپایدار می‌شود؟

ممکن است پاسخ خاک و نویز بیشتر شده باشد، لوپ با مدار سازگار نباشد، کابل مشکل داشته باشد یا تنظیمات برای آن مناسب نباشد.

جمع‌بندی

انتخاب لوپ فلزیاب باید از اندازه هدف، نوع خاک و فناوری دستگاه آغاز شود. لوپ کوچک برای هدف ریز و جداسازی، لوپ متوسط برای کاربری عمومی و لوپ بزرگ یا فریم برای بعضی اهداف بزرگ‌تر کاربرد دارد. هیچ اندازه‌ای در تمام شرایط بهترین نیست.

پیش از خرید، سازگاری الکتریکی، وزن، امکان حمل، پایداری و نتیجه تست با هدف واقعی را بررسی کنید. برای انتخاب لوپ متناسب با دستگاه می‌توانید از طریق صفحه تماس با GND DETECTOR مشاوره بگیرید.

منابع فنی

• Minelab — Frequently Asked Questions: اصول عملکرد کویل، تشخیص و عوامل محیطی
• Minelab — Search Coil Accessories: نمونه اندازه‌ها و کویل‌های سازگار با مدل‌های مختلف
• Garrett — How Deep Do Metal Detectors Detect?: اثر اندازه کویل و هدف بر عمق
• Garrett — Ground Mineralization and Metal Detectors: اثر خاک معدنی و بالانس زمین
